TIN-1A
Základné vlastnosti
- pripojenie max. 32 teplotných senzorov
- presnosť merania teploty ± 0,5 °C
- inštalácia do inštalačnej krabice
- napájanie zo zbernice CPUS
Charakteristika
Zariadenie je určené na meranie teploty pomocou teplotných senzorov EXDS18B20S-1A. Umožňuje pripojiť maximálne 32 senzorov. Vstupná jednotka namerané hodnoty vyhodnocuje a poskytuje riadiacej jednotke. Každému pripojenému senzoru je pri konfigurácii pridelený komunikačný kanál. Pri výmene senzora (napr. pri poruche) zostane nastavenie príslušného komunikačného kanálu zachované.
Popis zariadenia
Použitie
TIN-1A je určený predovšetkým na meranie teploty podlahy pre potreby riadenia vykurovania, ale je možné ho použiť všade tam, kde je to z hľadiska danej situácie výhodné.
Konfigurácia
Konfigurácia spočíva v priradení teplotných senzorov do komunikačných kanálov. Po spustení detekcie nových teplomerov program detekuje nové senzory a automaticky priradí každému teplomeru jeden kanál v poradí, ktoré je určené MAC adresami teplotných senzorov. Toto poradie nie je možné ovplyvniť.
Aby sme vedeli správne identifikovať v ktorom kanály je konkrétny teplomer priradený, môžeme postupovať dvoma spôsobmi. Prvý spôsob je pripájať teplomery postupne a zakaždým spustiť detekciu nových teplomerov. Vtedy program detekuje práve pripojený teplomer a priradí mu najbližší voľný kanál. Druhá možnosť je pripojiť všetky senzory naraz a po detekcii v konfiguračnom programe ich po jednom zohrievať a sledovaním teplôt v programe odsledovať v ktorom kanály je teplomer priradený.
Inštalácia
Zariadenie sa inštaluje do inštalačnej krabice. Na inštaláciu odporúčame zvoliť strategicky výhodné miesto pre konkrétnu situáciu. Napr. priečka medzi dvoma izbami, odkiaľ bude možné pripojiť senzory z oboch izieb.
K zariadeniu pripojíme senzor (senzory), pripojíme kábel zbernice. Napájanie zariadenia je zabezpečené zo zbernice.

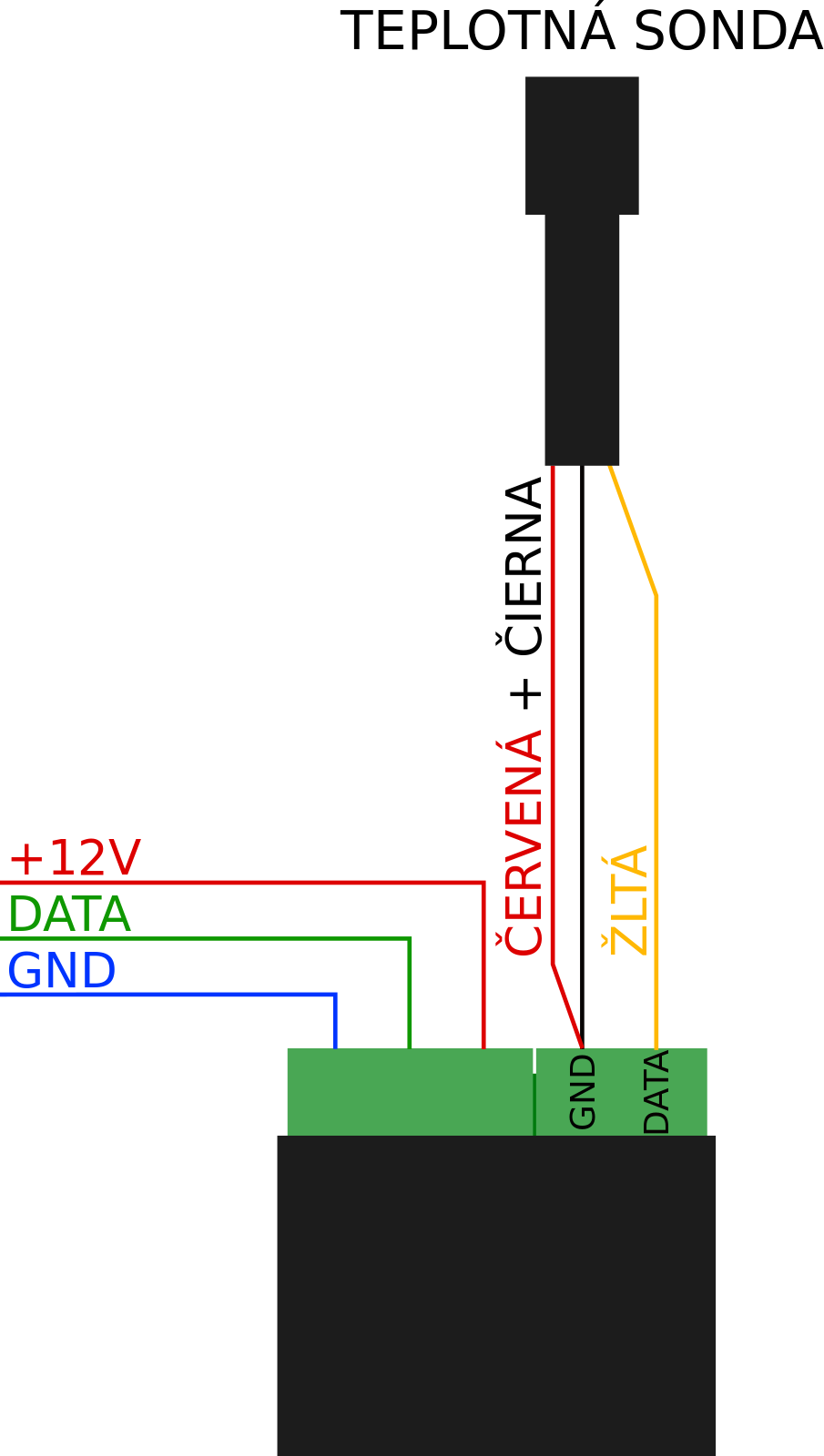

Príklad zapojenia TIN-1A
| Svorka | Funkcia | |
|---|---|---|
| CPUS BUS | +12V | Napájací vodič |
| DATA | Komunikačný vodič | |
| GND | Mínusový vodič | |
| TEMP | DATA | Komunikačný vodič |
| GND | Mínusový vodič |
Popis svoriek zariadenia, spôsob pripojenia senzorov
Špecifikácia
Meranie teploty
| Maximálny počet teplomerov | 32 |
| Rozsah merania | -55 ÷ 125°C |
| Presnosť merania | ±0.5 °C v rozsahu -10 ÷ 85 °C |
Parametre kontaktov
| Maximálny prierez vodiča | 1,5 mm2 |
| Krútiaci moment uťahovania | 0,2 Nm |
| Dĺžka odizolovania vodiča | 7 mm |
| Rozstup kontaktov | 3,5 mm |
Napájanie a spotreba
| Nominálne napájacie napätie Un | 12 V DC |
| Minimálne napájacie napätie Umin | 7 V DC |
| Maximálne napájacie napätie Umax | 14,5 V DC |
| Maximálna spotreba (bez teplomerov) | 8 mA |
Rozmery a hmotnosť
| Rozmery | 21 mm x 22 mm x 12 mm |
| Hmotnosť | 4 g |
| Prevedenie | bez krabičky, v ochrannej bužírke |
Klasifikácia zariadenia
| Stupeň krytia prístroja podľa EN 60529 | IP44 |
| Trieda ochrany podľa EN 61140 | III |
| Podmienky prostredia podľa EN 60721-3-3 | 3K3, 3B1, 3C2, 3S1, 3M2 |
| Montáž | do inštalačnej krabice |
| Je v zhode s | EN 60730-1, EN 61000-6-1, EN 61000-6-3, EN IEC 63000 |
