H&C

Základný princíp

Modul H&C riadi vykurovanie a chladenie zón pomocou podlahových alebo stropných okruhov. Režim vykurovania alebo chladenia je spoločný pre celý modul a nastavuje sa v časti Tepelné čerpadlo.

Zóna vyhodnocuje priestorovú teplotu a podľa požiadavky ovláda ventily podlahy alebo stropu. Po otvorení ventilu najmenej na 50 % aktivuje priradenú sekciu a tepelné čerpadlo. Sekcia následne zapne svoje čerpadlá a podľa teploty vody ovláda zmiešavač.

Zóny

Zóna predstavuje samostatne regulovanú miestnosť alebo priestor. Každá zóna môže ovládať podlahu, strop alebo oba prvky.

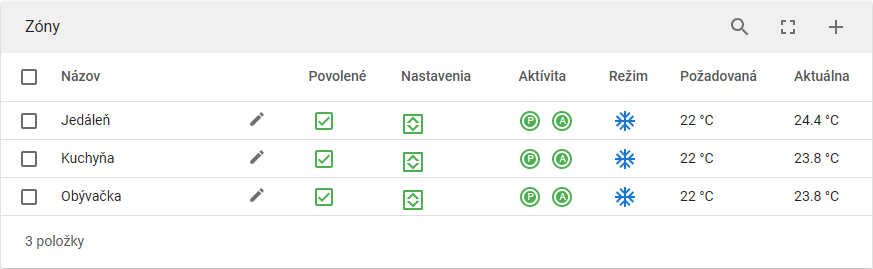

Pridávanie, úprava a odstraňovanie zón je štandardné. V zozname sa zobrazuje povolenie zóny, požiadavka aktivity označená symbolom P, skutočná aktivita označená symbolom A, aktuálny režim, požadovaná a aktuálna teplota. Zelený terčík znamená, že príslušný stav je aktívny.

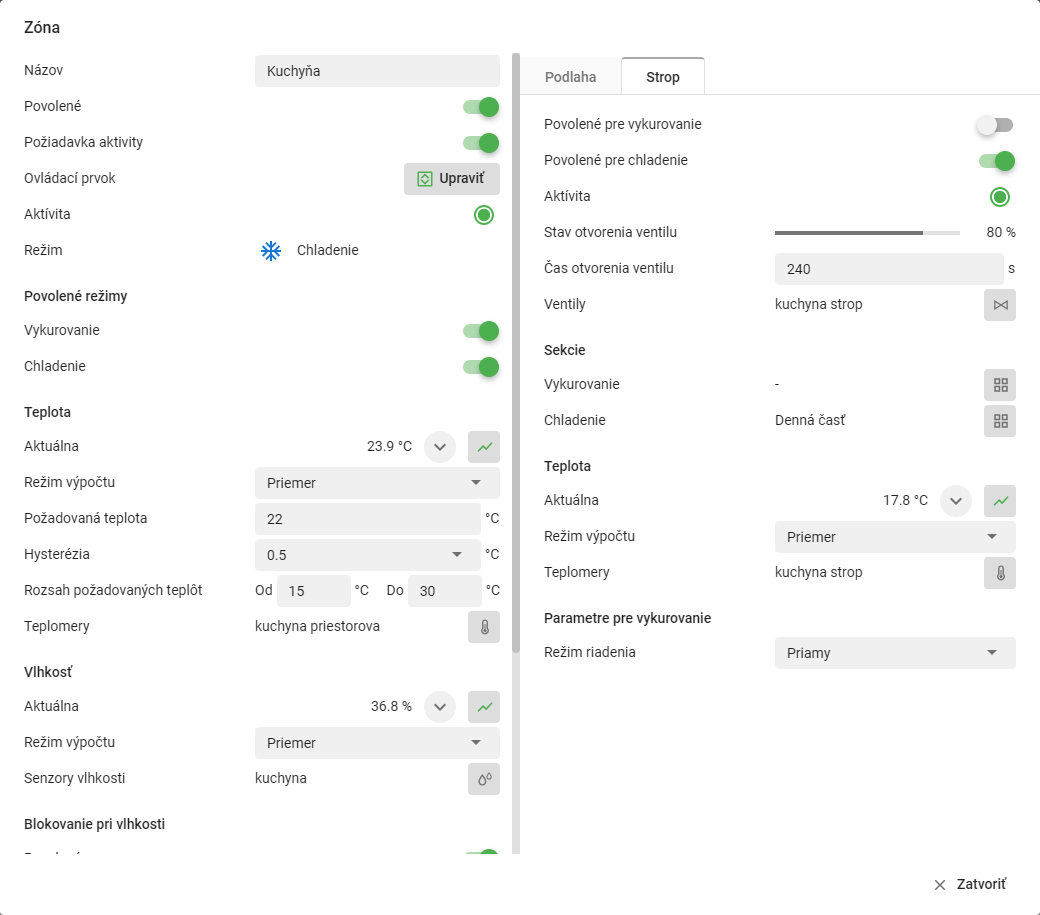

Konfigurácia zóny

Teplota a vlhkosť

Teplota
Aktuálna	Aktuálna priestorová teplota. Graf priebehu zobrazíte tlačidlom a zaznamenávanie štatistík nastavíte tlačidlom .
Režim výpočtu	Spôsob výpočtu hodnoty pri použití viacerých teplomerov: priemer, minimum alebo maximum.
Požadovaná teplota	Teplota, ktorú má zóna udržiavať.
Hysterézia	Teplotný rozdiel medzi zapnutím a vypnutím požiadavky zóny. Pri vykurovaní sa zóna zapne pri poklese pod požadovanú teplotu zníženú o hysteréziu a vypne po dosiahnutí požadovanej teploty. Pri chladení je postup opačný.
Rozsah požadovaných teplôt	Minimálna a maximálna hodnota, ktorú možno nastaviť ako požadovanú teplotu zóny.
Teplomery	Nastavenie jedného alebo viacerých priestorových teplomerov. Kliknutím na otvoríte správcu teplomerov.
Vlhkosť
Aktuálna	Aktuálna relatívna vlhkosť v zóne. Graf a štatistiky sa ovládajú rovnakým spôsobom ako pri teplote.
Režim výpočtu	Spôsob výpočtu hodnoty pri použití viacerých senzorov vlhkosti: priemer, minimum alebo maximum.
Senzory vlhkosti	Nastavenie jedného alebo viacerých senzorov vlhkosti. Kliknutím na otvoríte správcu senzorov. IO kanál musí mať typ Vlhkosť.
Blokovanie pri vlhkosti
Povolené	Povolenie blokovania chladenia zóny pri vysokej vlhkosti.
Vlhkosť	Hraničná hodnota, po ktorej prekročení sa má chladenie danej zóny zastaviť.

Pridanie a odstránenie snímača

V správcovi vyberte IO kanál alebo globálnu premennú. Priestorový teplomer musí byť kanál typu Teplota a snímač vlhkosti kanál typu Vlhkosť. Položku odstránite tlačidlom a potvrdením tlačidlom .

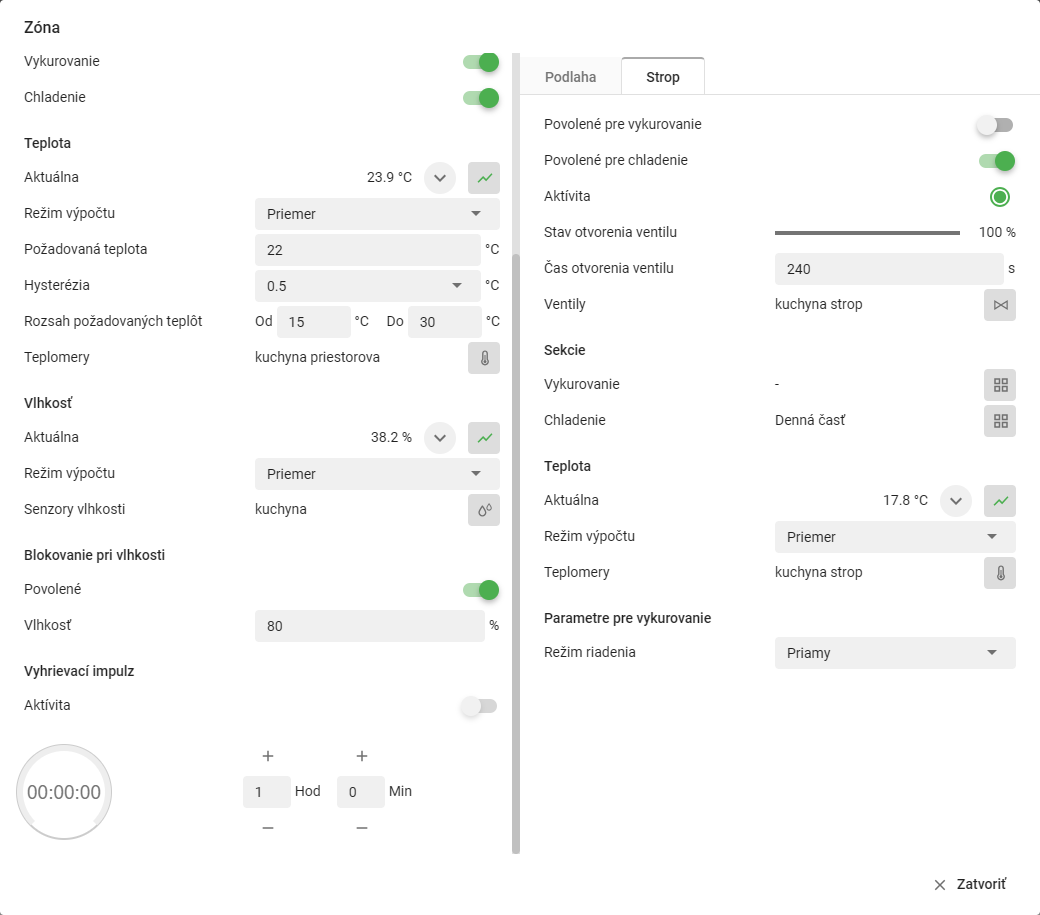

Vyhrievací impulz

Vyhrievací impulz dočasne aktivuje vykurovanie zóny bez ohľadu na priestorovú teplotu. Používa sa napríklad na rýchle nahriatie podlahy. Čas možno nastaviť od 15 minút do 24 hodín. Funkcia je dostupná iba v režime vykurovania a po uplynutí času sa zóna vráti k bežnej regulácii.

Podlaha a strop

Podlaha a strop sa nastavujú samostatne na príslušných kartách. Oba prvky môžu používať vlastné ventily, teplomery, sekcie a parametre vykurovania.

Povolené pre vykurovanie	Povolenie daného prvku v režime vykurovania.
Povolené pre chladenie	Povolenie daného prvku v režime chladenia.
Aktivita	Grafické znázornenie stavu ventilu. Zelený terčík znamená, že ventil je otvorený.
Stav otvorenia ventilu	Odhadovaná poloha ventilu vypočítaná z času, počas ktorého je výstup zapnutý alebo vypnutý.
Čas otvorenia ventilu	Čas potrebný na úplné otvorenie alebo zatvorenie ventilu. Hodnota sa používa na výpočet polohy a pri údržbovom cykle ventilu. Pri hodnote 0 sa ventil považuje za okamžite pripravený.
Ventily	Nastavenie jedného alebo viacerých spínacích výstupov ventilu. Kliknutím na otvoríte správcu ventilov.
Sekcie
Vykurovanie	Sekcie, ktoré sa majú aktivovať pri otvorení ventilu v režime vykurovania.
Chladenie	Sekcie, ktoré sa majú aktivovať pri otvorení ventilu v režime chladenia.
Teplota prvku
Aktuálna	Aktuálna teplota podlahy alebo stropu.
Režim výpočtu	Spôsob výpočtu pri použití viacerých teplomerov: priemer, minimum alebo maximum.
Teplomery	Nastavenie teplomerov daného prvku. V správcovi možno teplomery pridať aj odstrániť.

Poznámka: Zóna odošle požiadavku priradenej sekcii a tepelnému čerpadlu až vtedy, keď je ventil aktívny a jeho vypočítaná poloha dosiahne najmenej 50 %. Pri čase otvorenia 240 s to nastane približne po 120 s.

Parametre pre vykurovanie

Sekcie

Sekcia predstavuje spoločný hydraulický okruh s vlastným obehovým čerpadlom, teplomerom vody a prípadne zmiešavačom. K jednej sekcii možno priradiť viac zón a ich podlahových alebo stropných prvkov.

Pridávanie, úprava a odstraňovanie sekcií je štandardné. Sekcia je aktívna, ak ju požaduje aspoň jeden otvorený ventil priradenej zóny.

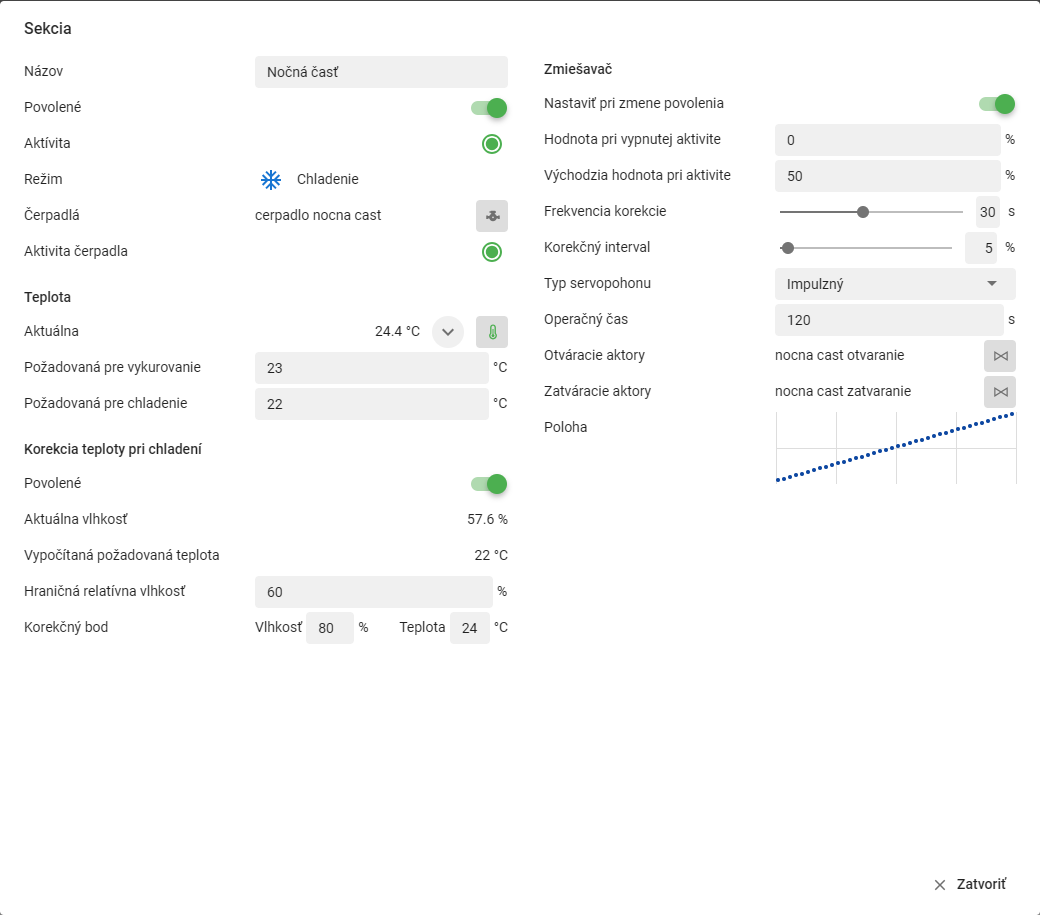

Konfigurácia sekcie

Korekcia teploty pri chladení

Korekcia zvyšuje požadovanú teplotu chladiacej vody pri rastúcej vlhkosti a tým znižuje riziko kondenzácie. Senzor vlhkosti sa nepriraďuje priamo sekcii. Nastavuje sa v zóne a sekcia automaticky použije najvyššiu platnú vlhkosť zo zón, ktoré ju práve požadujú v režime chladenia.

Príklad správneho nastavenia pri základnej teplote chladenia 22 °C, hranici 60 % a korekčnom bode 80 % / 24 °C:

Dôležité: Teplotu korekčného bodu nastavte vyššie než základnú požadovanú teplotu pre chladenie a vlhkosť korekčného bodu vyššie než hraničnú vlhkosť.

Ak sa zobrazuje oranžový výkričník, skontrolujte senzor vlhkosti v zóne, povolenie chladenia prvku a priradenie sekcie v časti Podlaha alebo Strop. Platná hodnota sa do sekcie prenesie až po otvorení príslušného ventilu najmenej na 50 %.

Zmiešavač

Pri vykurovaní sa zmiešavač otvára, keď je voda chladnejšia než požadovaná, a zatvára, keď je teplejšia. Pri chladení pracuje opačne.

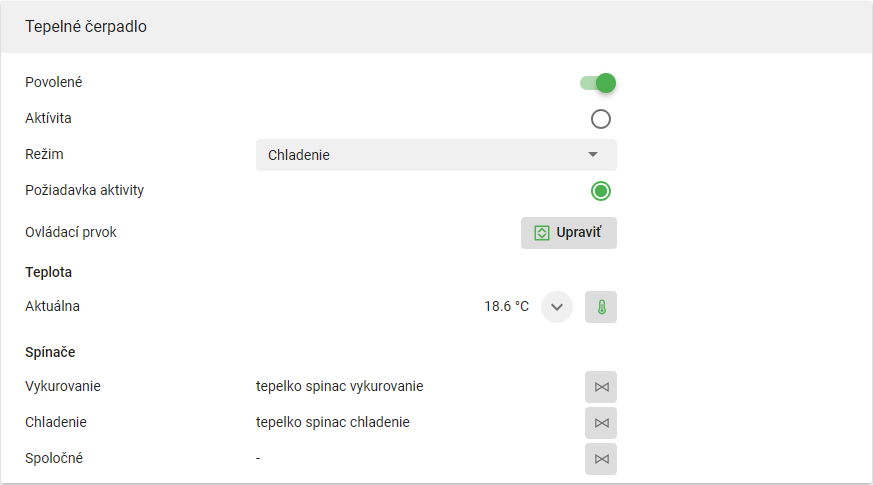

Tepelné čerpadlo

Tepelné čerpadlo určuje spoločný režim celého modulu a vytvára výstupnú požiadavku podľa aktivity zón.

Povolené	Povolenie riadenia tepelného čerpadla.
Aktivita	Grafické znázornenie stavu výstupov tepelného čerpadla. Zelený terčík znamená, že je zopnutý aspoň jeden spínač.
Režim	Spoločný režim vykurovania alebo chladenia pre všetky zóny a sekcie.
Požiadavka aktivity	Signalizuje, že aspoň jeden aktívny ventil zóny dosiahol najmenej 50 % otvorenia a tepelné čerpadlo má byť spustené.
Ovládací prvok	Nastavenie ovládacieho prvku tepelného čerpadla.
Aktuálna teplota	Aktuálna teplota z priradeného teplomera. Graf zobrazíte tlačidlom .
Spínače
Vykurovanie	Spínače zopnuté pri požiadavke v režime vykurovania.
Chladenie	Spínače zopnuté pri požiadavke v režime chladenia.
Spoločné	Spínače zopnuté pri každej požiadavke bez ohľadu na režim.

Spínače a teplomer možno nastaviť pomocou IO kanálov alebo globálnych premenných. V správcovi sa položky pridávajú tlačidlom . Odstránite ich tlačidlom a potvrdením tlačidlom .

Predvoľby

Predvoľba naraz nastaví vybrané zóny, sekcie a tepelné čerpadlo. Používa sa napríklad na prepnutie denného a nočného režimu alebo na zmenu celého systému medzi vykurovaním a chladením.

Pridávanie, úprava a odstraňovanie predvolieb je štandardné.

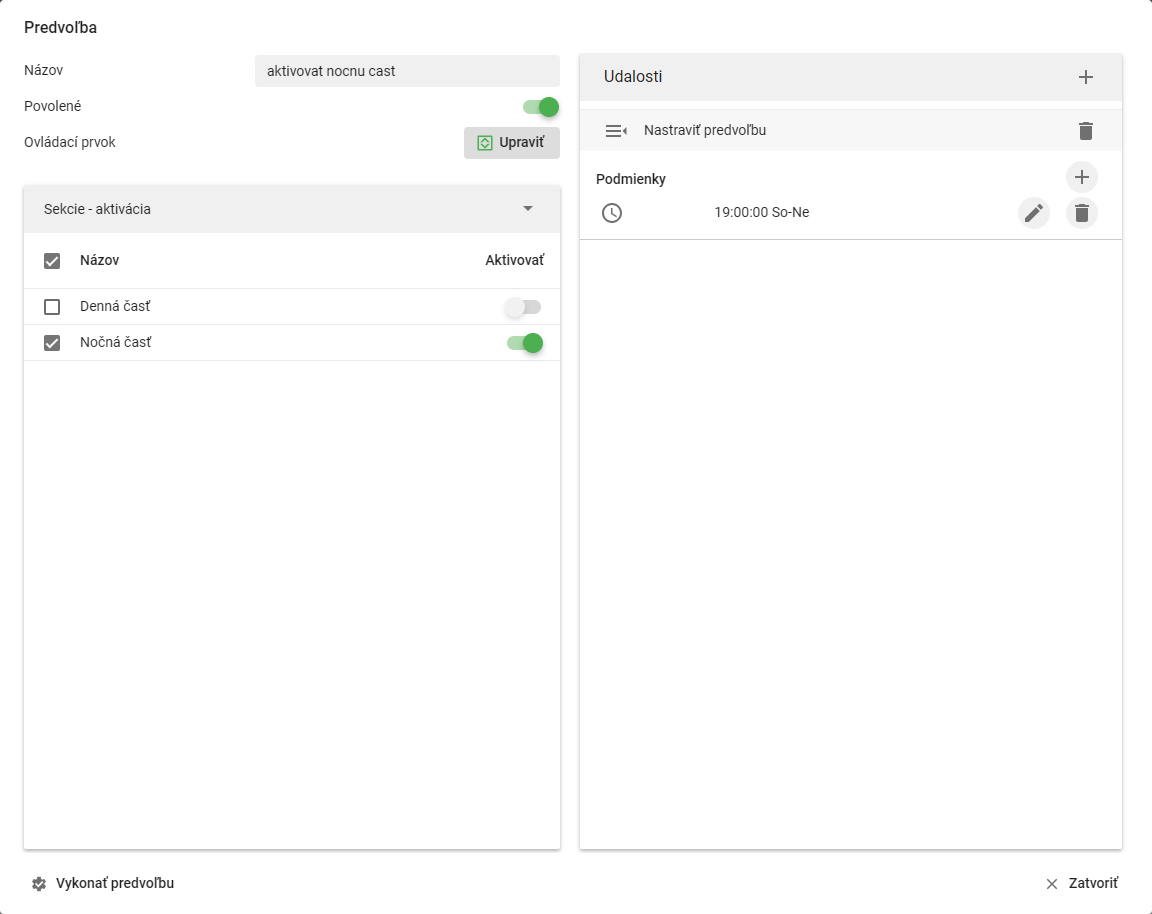

Konfigurácia predvoľby

Zaškrtávacie políčko pri položke určuje, či ju predvoľba pri vykonaní zmení. Neoznačené zóny a sekcie zostanú bez zmeny.

Udalosti

Udalosť vykoná predvoľbu po splnení všetkých pridaných podmienok. Podmienkou môže byť IO kanál, globálna premenná, časový plán alebo interval. Takto možno predvoľbu spúšťať napríklad každý deň v určenom čase.

Ručné spustenie predvoľby

Predvoľbu spustíte tlačidlom v spodnej časti okna.

Údržbový cyklus ventilov

Údržbový cyklus automaticky otvorí a zatvorí ventily, ktoré sa dlhší čas nepohli. Znižuje tak riziko zatuhnutia ventilov mimo vykurovacej alebo chladiacej sezóny.

Do zoznamu sa automaticky zaradia spínacie IO kanály typu Spínač použité ako ventily podlahy alebo stropu. Globálne premenné ani iné typy výstupov sa do údržbového cyklu nezaradia.
