Heater

Čerpadlové okruhy

Čerpadlové okruhy majú význam len pri teplovodných systémoch, ktoré využívajú obehové čerpadlá riadené systémom.

Pridávanie, úprava a odstraňovanie okruhov je štandardné. V zozname sa graficky zobrazuje stav čerpadla. Zelený terčík znamená, že čerpadlo je zapnuté.

Konfigurácia okruhu

Nastavenia
Názov	Pomenovanie okruhu.
Povolené	Ak je prepínač vypnutý, okruh je deaktivovaný.
Stav
Požiadavka aktivity	Signalizuje požiadavku systému na zopnutie čerpadla okruhu. Zelený terčík znamená, že systém vyžaduje zopnutie okruhu.
Aktivita	Signalizuje zopnutie spínačov čerpadiel. Zelený terčík znamená, že čerpadlo/á sú zopnuté.

Poznámka: Požiadavka aktivity ešte automaticky neznamená, že sa čerpadlo zopne. Aktivita môže byť blokovaná napríklad inou podmienkou a podobne.

Spínače čerpadiel

Zoznam výstupov určených na ovládanie čerpadla alebo viacerých čerpadiel.

Poznámka: Vo väčšine prípadov je v systéme len jeden čerpadlový okruh a v ňom jedno čerpadlo.

Pridanie spínača

Kliknite na . Vyberte a pridajte IO kanál, alebo globálnu premennú.

Odstránenie spínača

Kliknite na a potvrďte tlačidlom .

Zdroje tepla

Zdroje tepla majú opodstatnenie len v prípade teplovodných systémov, kde ako zdroj tepla slúži kotol alebo tepelné čerpadlo. Pre elektrické podlahové vykurovanie nie je potrebné pridávať zdroj tepla.

Pridávanie, úprava a odstraňovanie zdrojov tepla je štandardné.

V zozname sa graficky zobrazuje stav aktivity (či zohrieva vodu), režim riadenia a teplota výstupnej vody.

Konfigurácia zdroja tepla

Názov	Pomenovanie zdroja tepla.
Povolené	Ak je zakázané, zdroj tepla bude deaktivovaný.
Stav
Požiadavka aktivity	Signalizuje požiadavku systému. Zelený terčík znamená, že je potrebné zohrievať vodu.
Aktivita	Signalizuje aktivitu, teda samotné zohrievanie vody. Zelený terčík znamená, že zdroj tepla zohrieva.
Teplota na vstupe	Zobrazenie aktuálnej teploty vody vracajúcej sa zo systému (tzv. spiatočka). Graf teploty zobrazíte kliknutím na . Poznámka: Teplota sa zobrazí len vtedy, ak je teplomer nastavený v časti Teplomery.
Teplota na výstupe	Zobrazenie aktuálnej teploty vody vystupujúcej zo zdroja tepla. Graf teploty zobrazíte kliknutím na . Poznámka: Teplota sa zobrazí len vtedy, ak je teplomer nastavený v časti Teplomery.
Režim výpočtu teploty
Na vstupe	Spôsob vyhodnocovania teploty v prípade, že na vstupe meria teplotu viac teplomerov. Priemer Vypočíta sa priemerná hodnota zo všetkých dostupných teplomerov. Minimum Vyhodnotí sa najnižšia hodnota zo všetkých dostupných teplomerov. Maximum Vyhodnotí sa najvyššia hodnota zo všetkých dostupných teplomerov.
Na výstupe	Spôsob výpočtu výstupnej teploty v prípade, že ju meria viac teplomerov. Rovnako ako pri vstupe možno použiť priemer, minimum alebo maximum.
Parametre
Režim riadenia	Autonómny Plne automatický režim. Termostatický Výstupnú teplotu nastavujeme manuálne.
Požadovaná teplota	Požadovaná teplota na výstupe. Poznámka: Platí iba pre „Termostatický" režim.
Hysterézia	Hodnota, o ktorú sa musí teplota zmeniť, aby sa zdroj tepla znovu aktivoval. Poznámka: Platí iba pre „Termostatický" režim.

Spínače

Zoznam spínačov, ktoré ovládajú zdroj tepla. Najčastejšie ide o suchý kontakt, ktorý po zopnutí dáva kotlu alebo tepelnému čerpadlu signál, že je požiadavka na kúrenie.

Pridanie spínača

Spínač pridáte kliknutím na . Vyberte a pridajte IO kanál, alebo globálnu premennú.

Spínač sa pridá do zoznamu.

Odstránenie spínača

Spínač odstránite kliknutím na a potvrďte tlačidlom .

Teplomery

Zoznam teplomerov na vstupe a výstupe kotla.

Pridanie teplomera

Kliknutím zvoľte kartu vstupných alebo výstupných teplomerov. Potom kliknite na a vyberte IO kanál, alebo globálnu premennú.

Teplomer sa pridá do zoznamu.

Odstránenie teplomera

Zvoľte typ teplomera kliknutím na príslušnú kartu. Kliknite na ikonu a potvrďte tlačidlom .

Poznámka: Vo väčšine prípadov je v systéme len jeden spínač a po jednom teplomeri na vstupe a výstupe.

Miestnosti

Predstavujú vykurovacie okruhy. V každom okruhu sa bude teplota riadiť nezávisle.

Pridávanie, úprava a odstraňovanie miestností je štandardné.

V zozname sa zobrazuje požiadavka na aktivitu symbolom , aktivita (zelená farba znamená aktívne), typ, režim riadenia, požadovaná a aktuálna teplota.

Konfigurácia miestnosti

Názov	Pomenovanie miestnosti.
Povolené	Povolenie miestnosti. Ak je zakázaná, miestnosť bude v systéme neaktívna.
Požiadavka aktivity	Ak je požiadavka aktivity vypnutá, teplota v miestnosti nebude regulovaná.
Ovládací prvok	Nastavenie ovládacieho prvku profilu.
Miestnosť
Aktuálna teplota	Zobrazuje aktuálnu teplotu v miestnosti. Graf teploty zobrazíte tlačidlom . Uchovávanie štatistík pre teplotu v miestnosti nastavíte tlačidlom .
Režim výpočtu teploty	Priemer Výpočet priemernej hodnoty zo všetkých dostupných teplomerov. Minimum Vyhodnotenie najnižšej hodnoty zo všetkých dostupných teplomerov. Maximum Vyhodnotenie najvyššej hodnoty zo všetkých dostupných teplomerov.
Požadovaná teplota	Požadovaná teplota v miestnosti.
Hysterézia	Rozsah tolerancie odchýlky, pri ktorej sa aktivuje alebo deaktivuje vykurovanie.
Rozsah požadovaných teplôt	Rozsah teplôt, v ktorom bude možné nastaviť požadovanú teplotu.
Vykurovacie teleso
Aktivita	Grafické zobrazenie aktivity vykurovania, teda zohrievania roštu alebo otvoreného ventilu v prípade teplovodného vykurovania.
Stav otvorenia ventilu	Grafické znázornenie otvorenia ventilu. Poznámka: Len pre typ „Teplovodné“.
Aktuálna teplota	Aktuálna teplota vykurovacieho telesa. Graf zobrazíte tlačidlom . Poznámka: Pre správnu hodnotu je potrebné mať teplomer nastavený v sekcii Teplomery.
Typ vykurovania	Teplovodné Vykurovanie pomocou horúcej vody, napr. cez radiátory alebo podlahové kúrenie. Elektrické Elektrické odporové vykurovanie, napr. elektrické podlahové kúrenie alebo infražiariče.
Režim riadenia	Autonómny Plne automatický režim – modul zvolí optimálny režim riadenia. Termostatický Pri požiadavke na kúrenie sa bude teplota vykurovacieho telesa regulovať na konkrétnu nastavenú hodnotu. Radiačný podľa teploty Ak je požiadavka na kúrenie (t. j. reálna teplota je nižšia ako požadovaná), systém udržuje požadovanú teplotu vykurovacieho telesa. Ak nie je požiadavka na kúrenie, udržiava sa nastavená radiačná teplota vykurovacieho telesa. Pulzný radiačný V režime pulzného režimu kúrenia sa vykurovacie teleso zapína a vypína v pravidelných intervaloch. Dĺžka zapnutia a vypnutia sa riadi dvomi hodnotami: Pomer aktivity pri zapnutí – časť intervalu, počas ktorej bude teleso zapnuté, ak je požiadavka na kúrenie. Pomer aktivity pri vypnutí – časť intervalu, počas ktorej bude teleso zapnuté, aj keď nie je požiadavka na kúrenie (napr. minimálne temperovanie).
Zdroj tepla	Vyberte zo zoznamu zdroj tepla. Poznámka: Platí iba pre teplovodné vykurovanie.
Čerpadlový okruh	Vyberte čerpadlový okruh, ktorý sa bude používať na distribúciu tepla. Poznámka: Platí iba pre teplovodné vykurovanie.
Čas otvorenia ventilu	Určuje minimálny čas, počas ktorého musí zostať ventil otvorený, aby sa predišlo jeho častému zapínaniu a vypínaniu. Poznámka: Platí iba pre teplovodné vykurovanie.
Invertovať výstupy	Prepnutím tejto možnosti sa zmení logika ovládania výstupov – ak je aktívne, zapnutý stav sa bude považovať za vypnutý a naopak.
Požadovaná teplota	Požadovaná teplota vykurovacieho telesa. Poznámka: Platí iba pre režim riadenia „Termostatický“ a „Radiačný podľa teploty“.
Hysterézia	Rozsah tolerancie odchýlky od požadovanej teploty, pri ktorej sa aktivuje alebo deaktivuje vykurovanie. Poznámka: Platí iba pre režim riadenia „Termostatický“ a „Radiačný podľa teploty“.
Radiačná teplota	Požadovaná radiačná teplota vykurovacieho telesa. Tento parameter určuje cieľovú teplotu vyžarovaného tepla. Poznámka: Platí iba pre režim „Radiačný podľa teploty“.
Čas intervalu	Dĺžka jedného cyklu vykurovania pri pulznom režime. Tento parameter určuje celkový čas periódy zapnutia a vypnutia vykurovania. Poznámka: Platí iba pre režim „Pulzný radiačný“.
Pomer aktivity pri zapnutí	Časový pomer, počas ktorého bude výstup zopnutý v rámci jednej periódy, keď je požiadavka na aktivitu. Vyjadrené ako percento z celkového intervalu. Poznámka: Platí iba pre režim „Pulzný radiačný“.
Pomer aktivity pri vypnutí	Časový pomer, počas ktorého zostane výstup vypnutý v rámci jednej periódy, keď nie je požiadavka na aktivitu. Vyjadrené ako percento z celkového intervalu. Poznámka: Platí iba pre režim „Pulzný radiačný“.

Spínače

Zoznam spínačov, ktoré ovládajú vykurovacie teleso. Fyzicky ide o spínač, ktorý riadi ventil alebo stykač pre vykurovací rošt.

Pridanie spínača

Spínač pridáte kliknutím na . Vyberte a pridajte IO kanál, alebo globálnu premennú.

Spínač sa pridá do zoznamu.

Odstránenie spínača

Spínač odstránite kliknutím na a potvrďte tlačidlom .

Teplomery

Zoznam teplomerov, ktoré merajú priestorovú teplotu v miestnosti, a zoznam teplomerov vykurovacieho telesa.

Pridanie teplomera

Kliknite na kartu „Miestnosť“ alebo „Vykurovacie teleso“. Kliknite na a vyberte IO kanál, alebo globálnu premennú.

Teplomer sa pridá do zoznamu.

Odstránenie teplomera

Zvoľte typ teplomera kliknutím na príslušnú kartu. Kliknite na ikonu a potvrďte tlačidlom .

Poznámka: Vo väčšine prípadov sa v systéme nachádza len jeden spínač a po jednom teplomeri pre miestnosť a vykurovacie teleso.

Pomocné ohrievače

Typickým pomocným ohrievačom je napríklad elektrický rebríkový radiátor v kúpeľni – teda zdroj tepla, ktorý je mimo centrálneho vykurovacieho systému a slúži len na občasné, doplnkové prikurovanie v konkrétnej miestnosti.

Pridávanie, úprava a odstraňovanie pomocných ohrievačov je štandardné.

V zozname sa zobrazuje požiadavka na aktivitu , aktivita (zelená farba znamená aktívne), vykurovací režim, požadovaná teplota a aktuálna teplota.

Konfigurácia

Názov	Pomenovanie pomocného ohrievača.
Povolené	Zapnutím tejto voľby bude ohrievač aktívny a riadený systémom.
Požiadavka aktivity	Určuje, či je aktuálne požiadavka na zapnutie ohrievača. Ak je vypnutá, vykurovanie nebude aktívne.
Ovládací prvok	Nastavenie ovládacieho prvku pomocného ohrievača.
Vykurovací režim	Autonómny Plne automatický režim – systém sám vyhodnocuje, kedy a ako má ohrievač pracovať. Termostatický podľa zdroja Udržiava nastavenú teplotu vykurovacieho telesa bez ohľadu na teplotu v miestnosti. Termostatický podľa miestnosti Reguluje teplotu v miestnosti na požadovanú hodnotu bez ohľadu na teplotu vykurovacieho telesa. Komplexný termostatický Reguluje teplotu v miestnosti a zároveň udržiava konštantnú teplotu vykurovacieho telesa.
Časovač
Stav	Grafické znázornenie stavu časovača. Ak je aktívny, zobrazuje zostávajúci čas do vypnutia. Časovač môžete kedykoľvek zastaviť tlačidlom .
Miestnosť
Aktuálna teplota	Zobrazenie aktuálnej teploty v miestnosti. Graf priebehu teploty zobrazíte tlačidlom . Poznámka: Pre správnu hodnotu je potrebné mať teplomer nastavený v sekcii Teplomery.
Režim výpočtu teploty	Priemer Výpočet priemernej hodnoty zo všetkých dostupných teplomerov. Minimum Vyhodnotenie najnižšej hodnoty zo všetkých dostupných teplomerov. Maximum Vyhodnotenie najvyššej hodnoty zo všetkých dostupných teplomerov.
Požadovaná teplota	Požadovaná teplota, ktorú má systém udržiavať v miestnosti.
Hysterézia	Rozsah tolerancie, pri ktorej sa vykurovanie zapína alebo vypína – napríklad ±0,5 °C od požadovanej hodnoty.
Vykurovacie teleso
Aktivita	Grafické znázornenie aktivity vykurovacieho telesa – teda či aktuálne zohrieva.
Aktuálna teplota	Zobrazenie aktuálnej teploty vykurovacieho telesa. Graf teploty zobrazíte tlačidlom . Poznámka: Pre správnu hodnotu je potrebné mať teplomer nastavený v sekcii Teplomery.
Režim výpočtu teploty	Priemer Výpočet priemernej hodnoty zo všetkých dostupných teplomerov. Minimum Vyhodnotenie najnižšej hodnoty zo všetkých dostupných teplomerov. Maximum Vyhodnotenie najvyššej hodnoty zo všetkých dostupných teplomerov.

Spínače vykurovacieho telesa

Spínač telesa je spínací IO kanál, na ktorý je pomocný ohrievač pripojený alebo ktorým sa ovláda.

Pridanie spínača

Spínač pridáte tlačidlom . Vyberte a pridajte IO kanál, alebo globálnu premennú.

Spínač sa pridá do zoznamu.

Odstránenie spínača

Spínač odstránite kliknutím na a potvrďte tlačidlom .

Udalosti

Nastavenie udalostí je štandardné.

Akcie udalostí

Zapnúť	Ohrievač sa zapne.
Zapnúť a časovačom vypnúť	Ohrievač sa zapne a automaticky vypne po uplynutí nastaveného času.
Prepnúť	Prepne stav ohrievača – ak je zapnutý, vypne sa, a ak je vypnutý, zapne sa.
Prepnúť a s časovačom vypnúť	Ohrievač sa zapne, ak bol vypnutý, a po uplynutí časovača sa vypne. Ak bol zapnutý, vypne sa ihneď.
Vypnúť	Ohrievač sa vypne.

Parametre udalostí

Čas	Trvanie časovača pre akcie, ktoré pracujú s časovačom.

Príklad použitia udalosti je na obrázku nižšie. Udalosť nastane každú sobotu a nedeľu o 19:30, kedy sa ohrievač zapne a časovač sa nastaví na 30 minút. Po ich uplynutí sa ohrievač automaticky vypne.

Teplomery

Zoznam teplomerov pre miestnosť a vykurovacie teleso.

Kliknite na kartu „Miestnosť“ alebo „Vykurovacie teleso“. Kliknite na a vyberte IO kanál, alebo globálnu premennú.

Teplomer sa pridá do zoznamu.

Odstránenie teplomera

Zvoľte typ teplomera kliknutím na príslušnú kartu. Kliknite na ikonu a potvrďte tlačidlom .

Predvoľby

Predvoľby slúžia na hromadnú zmenu nastavení a parametrov vykurovania aktivovaním jednej predvoľby. Predvoľbu môžete aktivovať ručne alebo automaticky pomocou udalosti.

Pridávanie, úprava a odstraňovanie predvolieb je štandardné.

Konfigurácia

Základné nastavenia
Názov	Pomenovanie predvoľby.
Povolené	Určuje, či je predvoľba aktívna a dostupná na ručné alebo automatické spustenie.
Ovládací prvok	Nastavenie ovládacieho prvku predvoľby.

Nastavenie predvoľby

Nastavenie predvolieb pozostáva z viacerých kariet. Na každej karte sa nastavuje iný parameter (napr. aktivácia, teplota, režim...). Každý riadok obsahuje názov miestnosti, zaškrtávacie políčko a nastaviteľný parameter.

Ak je miestnosť označená zaškrtávacím políčkom, parameter sa aplikuje. V neoznačených miestnostiach sa nastavenia nezmenia.

Aktivácia	Nastavuje, či bude daná miestnosť aktívna. Ak je miestnosť deaktivovaná, vykurovanie sa v nej úplne vypne. V príklade nižšie sa po aktivácii predvoľby vypne vykurovanie v kuchyni, jedálni a obývačke. Spálňa ostane v pôvodnom stave.
Požadovaná teplota	Nastavuje požadovanú teplotu pre označené miestnosti. V príklade na obrázku sa po aktivácii predvoľby nastaví požadovaná teplota v spálni na 19 °C.

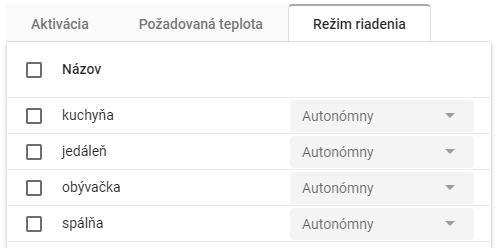

Režim riadenia	Zmení režim riadenia teploty v označených miestnostiach. V príklade na obrázku sa režim nezmení v žiadnej miestnosti, pretože žiadna nie je označená.

Udalosti

Nastavenie udalostí je štandardné.

Akcie udalostí

Nastaviť predvoľbu

Aktivuje vybranú predvoľbu. Táto akcia je predvolená a nedá sa zmeniť.

Na príklade nižšie sú nastavené dve udalosti:

• Prvá udalosť aktivuje predvoľbu každý pracovný deň (pondelok až piatok) o 20:30.
• Druhá udalosť aktivuje predvoľbu cez víkend (sobota a nedeľa) o 22:00.

Precvičovanie ventilov

Táto funkcia zabezpečuje údržbu ventilov tak, že ich v pravidelných intervaloch automaticky otvára a zatvára – aj mimo vykurovacej sezóny. Tým sa predchádza ich zadrhávaniu, zadretiu alebo zníženej funkčnosti vplyvom korózie či usadenín.

Nastavenia

Aktivovať precvičovanie	Povolí funkciu automatického precvičovania ventilov.
Interval precvičovania	Určuje počet dní medzi jednotlivými cyklami precvičovania.

Ventily

V tabuľke sa nachádza zoznam ventilov použitých na vykurovanie. Precvičovanie je možné nastaviť každému ventilu zvlášť. Tabuľka zobrazuje ďalšie informácie o stave precvičovania vrátane vizuálneho ukazovateľa.
