CPUS

Základný princíp

Zbernicové CPUS zariadenia sú vzájomne prepojené zbernicou, prostredníctvom ktorej komunikujú a zároveň sú z nej napájané. Zbernica je pripojená k centrálnej jednotke.

Konfigurácia modulu

• Do systémových zariadení pridajte centrálnu jednotku a nakonfigurujte ju.
• Pridajte zbernicu a ako rozhranie jej nastavte centrálnu jednotku, ktorú ste nakonfigurovali v predchádzajúcom kroku. Ak má centrálna jednotka viac kanálov, vytvorte zbernicu pre každý kanál.
• Nakonfigurované zbernice môžete použiť pre zbernicové zariadenia.

Systémové zariadenia

Systémové zariadenie tvorí jadro CPUS inštalácie a je jej nevyhnutnou súčasťou. Obsahuje riadiaci server, ktorý zabezpečuje vykonávanie všetkej logiky, automatizácie a komunikácie. Štandardná CPUS inštalácia obsahuje jedno systémové zariadenie, nazývané aj „centrálna jednotka“.

Pridanie zariadenia

Kliknite na ikonu v zozname. Zadajte popis zariadenia (vlastné pomenovanie) a vyberte typ zariadenia. Potvrďte tlačidlom .

Editácia a odstránenie

Postup je štandardný, ako vo väčšine modulov.

Všeobecné nastavenia

Tieto nastavenia sú rovnaké pre všetky typy zariadení.

Základné informácie
Povolené	Povoľuje alebo zakazuje zariadenie.
Popis	Vlastný názov alebo identifikátor zariadenia.
Ovládač
ID	Identifikátor ovládača.
Platforma	Informácia o platforme ovládača.
Pre zariadenie	Typ zariadenia, pre ktoré je ovládač určený.
Stav
Pripojenie	Signalizácia stavu pripojenia.
Informácie o zariadení
Názov	Systémový názov zariadenia.
Sériové číslo	Unikátna adresa zariadenia.
Verzia firmvéru	Aktuálna verzia nainštalovaného firmvéru – softvéru riadiacej jednotky.

CU-2A

CPUS zbernice
	Kanál Označenie kanála zbernice. Prúd Indikátor odoberaného prúdu zo zbernice. Graf prúdu za posledné 3 minúty zobrazíte kliknutím na ikonu . Preťaženie Signalizácia preťaženia. Komunikácia Signalizácia stavu komunikácie. Povolenie Nastavenie povolenia zbernice.
RS485 zbernice
	Kanál Označenie kanála zbernice. Povolenie Nastavenie povolenia zbernice.
Stav napájania
Napätie systému	Hodnota napájacieho napätia. Graf za posledné 3 minúty zobrazíte kliknutím na ikonu .
Konfigurácia servera
Automatický reštart pri strate komunikácie	Ak je povolený, systém pravidelne kontroluje komunikáciu servera so základnou doskou a v prípade, že server nekomunikuje niekoľko minút, automaticky ho reštartuje.

CU-1A/B

Sériový port
Zariadenie	Zariadenie sériového portu servera, ktoré zabezpečuje komunikáciu so základnou doskou centrálnej jednotky. Štandardne obsahuje server iba jedno zariadenie.
Prenosová rýchlosť	Nastavenie prenosovej rýchlosti. Štandardne sa používa 1 500 000 baud.
CPUS zbernice
	Kanál Označenie kanála zbernice. Napätie Indikátor napätia zbernice. Prúd Indikátor odoberaného prúdu zo zbernice. Graf prúdu za posledné 3 minúty zobrazíte kliknutím na ikonu . Preťaženie Signalizácia preťaženia. Komunikácia Signalizácia stavu komunikácie. Povolenie Nastavenie povolenia zbernice.
Pripojenie k základnej doske
	Kanál Komunikačné rozhranie pre spojenie servera so základnou doskou centrálnej jednotky. Rýchlosť Nastavenie komunikačnej rýchlosti. Stav Signalizácia stavu spojenia. Nastavenie Nastavenie komunikačnej rýchlosti. Zobrazíte ho tlačidlom Povolenie Nastavenie povolenia komunikačného kanála.
Stav napájania
Sieťové napájanie 230V AC	Signalizácia stavu sieťového napájania.
Napätie systému	Signalizácia hodnoty systémového napätia.
Napätie na akumulátore	Hodnota napätia na akumulátore. Graf za posledné 3 minúty zobrazíte kliknutím na ikonu .
Napätie USB a servera	Signalizácia hodnoty napájacieho napätia pre server.
Konfigurácia servera
Automatický reštart pri strate komunikácie	Ak je povolený, systém pravidelne kontroluje komunikáciu servera so základnou doskou a v prípade, že server nekomunikuje niekoľko minút, automaticky ho reštartuje.

BRIDGE-1A

Pripojenie
IP adresa	IP adresa v lokálnej sieti.
Vysielací port	Port určený na komunikáciu so serverom.
Prijímací port	Port určený na príjem komunikácie zo servera.
Informácie o zariadení
CPUS adresa	Unikátna adresa zariadenia.
IP adresa	IP adresa zariadenia. Zmeniť ju môžete kliknutím na ikonu .
MAC adresa	MAC adresa zariadenia. Zmeniť ju môžete kliknutím na ikonu .
Synchronizácia so serverom
IP adresa	IP adresa servera.
Vysielací port	Port, cez ktorý prebieha komunikácia zo servera k zariadeniu.
MAC adresa	MAC adresa servera.

Zbernice

Zbernica predstavuje fyzické komunikačné rozhranie pre CPUS zariadenia.

Pridanie zbernice

V zozname kliknite na ikonu . Zadajte popis zbernice (vlastné pomenovanie) a potvrďte tlačidlom .

Editácia a odstránenie

Postup je štandardný, ako vo väčšine modulov.

Konfigurácia zbernice

Základné informácie
Povolené	Zapne alebo vypne zbernicu.
Popis	Vlastný popis alebo pomenovanie.
Ovládač
ID	Unikátny identifikátor ovládača.
Platforma	Názov platformy ovládača.
Pre zariadenie	Názov zariadenia, pre ktoré je ovládač určený.
Rozhranie
Zariadenie	Systémové zariadenie – centrálna jednotka.
Kanál	Ak centrálna jednotka podporuje viac CPUS zberníc, nastavte príslušný kanál.
Stav
Dostupnosť	Signalizácia dostupnosti zbernice. Ak je dostupná, znamená to, že je pripravená na používanie.

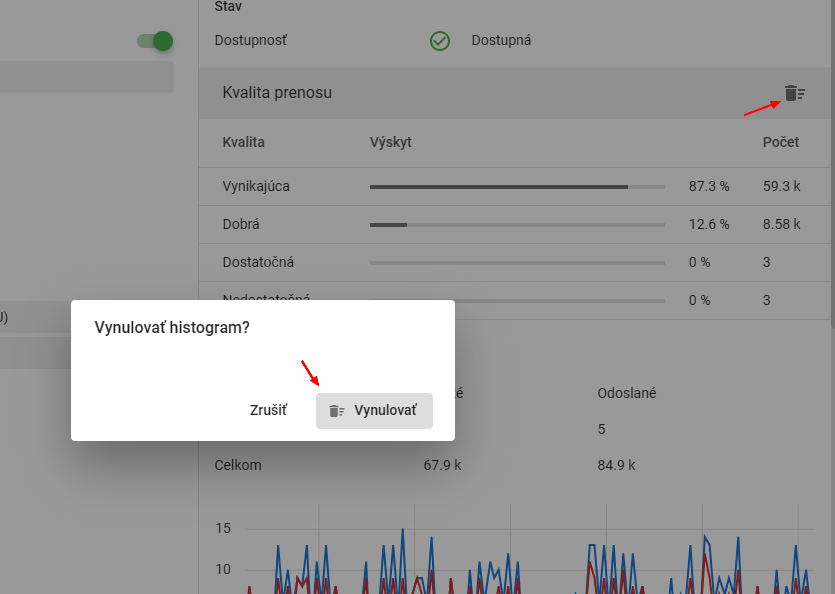

Kvalita prenosu	Poskytuje prehľad o kvalite prenosu údajov, pričom zobrazuje jednotlivé kategórie kvality spolu s ich výskytom v percentách a absolútnych hodnotách. Umožňuje rýchle vyhodnotenie stability komunikácie na zbernici a identifikáciu prípadných problémov s prenosom údajov. Tlačidlo slúži na vymazanie štatistiky kvality prenosu. Po vymazaní sa údaje v tabuľke resetujú, čím sa odstránia predchádzajúce merania a sledovanie kvality prenosu sa začne odznova.
Prenesené telegramy
	Horná časť obsahuje štatistiky o aktuálnom a celkovom počte prenesených telegramov, čo umožňuje vyhodnotiť stabilitu prenosu. Graf zobrazuje priebeh komunikácie na zbernici, pričom modrá a červená línia reprezentujú počet odoslaných a prijatých telegramov v čase.
Telegramy na zbernici
	Tabuľka zobrazuje detailný zoznam komunikácie medzi zariadeniami na zbernici, pričom každý riadok predstavuje jeden prenesený telegram. Obsahuje informácie o čase odoslania alebo prijatia, smere prenosu (odoslaný/prijatý), adrese zariadenia, dátovom odtlačku a ID dopytu, čo umožňuje analyzovať priebeh komunikácie a diagnostikovať prípadné problémy. Ikona pozastaví automatickú aktualizáciu zobrazených telegramov. Ikona vymaže všetky zaznamenané telegramy zo zoznamu.

Zbernicové zariadenia

Patria sem všetky CPUS zariadenia okrem systémových.

Pridanie zariadenia

Kliknite na ikonu .

Zariadenie môžete pridať dvoma spôsobmi.

Ručné pridanie

Pri ručnom pridávaní je potrebné poznať adresu zariadenia, ktorá je uvedená na jeho štítku. Tento spôsob je výhodný, ak potrebujete pridať malý počet zariadení. Vyplňte formulár.

Adresa	Adresa zariadenia. Úvodné nuly môžete vynechať. Adresu nájdete na štítku zariadenia.
Zbernica	Vyberte zbernicu zo zoznamu.
Popis	Voliteľné. Popis sa zobrazí pri práci so zariadením, aby ste ho ľahšie identifikovali. Odporúčame ho používať a formulovať výstižne.

Kliknutím na tlačidlo zariadenie pridáte do zoznamu a formulár sa pripraví na pridanie ďalšieho zariadenia. Ak si neželáte pridávať ďalšie zariadenie, okno zatvoríte tlačidlom .

Vyhľadanie nových zariadení

Kliknite na .

Vyberte, ktoré zbernice chcete prehľadávať, a spustite vyhľadávanie tlačidlom . V tabuľke zberníc sa zobrazí počet nájdených zariadení. Ak je zapnutá voľba "Nezobrazovať priradené", zariadenia, ktoré už boli v systéme pridané, sa v zozname vpravo nebudú zobrazovať.

Vyhľadávanie môžete kedykoľvek zastaviť tlačidlom .

Označte zariadenia, ktoré chcete pridať, a kliknite na .

Potvrďte tlačidlom .

Spustí sa proces pridávania a výsledok sa zobrazí v zozname. Okno zatvorte tlačidlom .

Poznámka: Nie vždy sa podarí nájsť všetky zariadenia na prvý pokus, preto je vhodné proces vyhľadávania zopakovať. Rovnako sa môže stať, že sa niektoré zariadenie nepodarí pridať. V takom prípade je potrebné opakovať pridávanie.

Editácia a odstránenie

Postup je štandardný, ako vo väčšine modulov.

Zmena zbernice

Ak potrebujete presunúť viacero zariadení na inú zbernicu, môžete využiť funkciu hromadnej zmeny zbernice. Označte zariadenia, ktoré chcete presunúť, a kliknite na ikonu . Otvorí sa okno, v ktorom vyberiete cieľovú zbernicu a potvrdíte tlačidlom .

Pridanie popisu

Popis k zariadeniu môžete pridať kliknutím na ikonu .

Zadajte popis a uložte ho kliknutím na ikonu .

Konfigurácia zbernicového zariadenia

Základné informácie
Povolené	Zapne alebo vypne zariadenie.
Popis	Vlastný popis alebo pomenovanie.
Ovládač
ID	Unikátny identifikátor ovládača.
Platforma	Názov platformy ovládača.
Pre zariadenie	Názov zariadenia, pre ktoré je ovládač určený.
Rozhranie
Zariadenie	Zbernica, ku ktorej je zariadenie pripojené.
Stav
Pripojenie	Signalizácia pripojenia zariadenia.
Informácie o zariadení
Názov	Názov zariadenia.
Typ	Typ zariadenia.
Adresa	Unikátna adresa zariadenia.
Verzia FW	Verzia firmvéru.
Verzia HW	Verzia hardvéru.

Zbernicové uzly

Každý uzol predstavuje fyzický uzol zbernice, nachádzajúci sa buď na centrálnej jednotke, alebo na zariadení BH4S. V zozname sa zobrazuje povolenie uzla, jeho napätie a prúd, pričom formou ikoniek sú signalizované aj poruchy zbernice.

Ak je ikona svetlosivá, znamená to, že je všetko v poriadku. Ak je červená, signalizuje chybu.

	Preťaženie zbernice – zariadenia na zbernici odoberajú prúd, ktorý presahuje maximálny povolený limit.
	Signalizuje chybu komunikácie. Najčastejšie príčiny sú nesprávne zapojený komunikačný vodič alebo nesprávne pripojená zem (GND).
	Skrat na komunikačnom vodiči.

Hromadné akcie

Uzly môžete hromadne povoliť alebo zakázať. Zakázaný uzol sa vypne a fyzicky odpojí od zvyšku zbernice.
