SW3DIM-1A
Základné vlastnosti
- 3 stmievacie / spínacie kanály
- polovodičové spínanie
- stmievanie pomocou PWM
- maximálny prúd 3 A na kanál
- ochrana proti prepätiu a preťaženiu
- inštalácia na DIN lištu
- signalizačná LED
- napájanie zo zbernice CPUS
Charakteristika
SW3DIM-1A je určený na spínanie a stmievanie - plynulú reguláciu príkonu pre zariadenia, ktoré sú napájané jednosmerným prúdom a napätím do 24 V. Má tri nezávislé kanály, pričom každý kanál môže pracovať ako stmievač alebo spínač. Stmievanie je realizované PWM moduláciou.

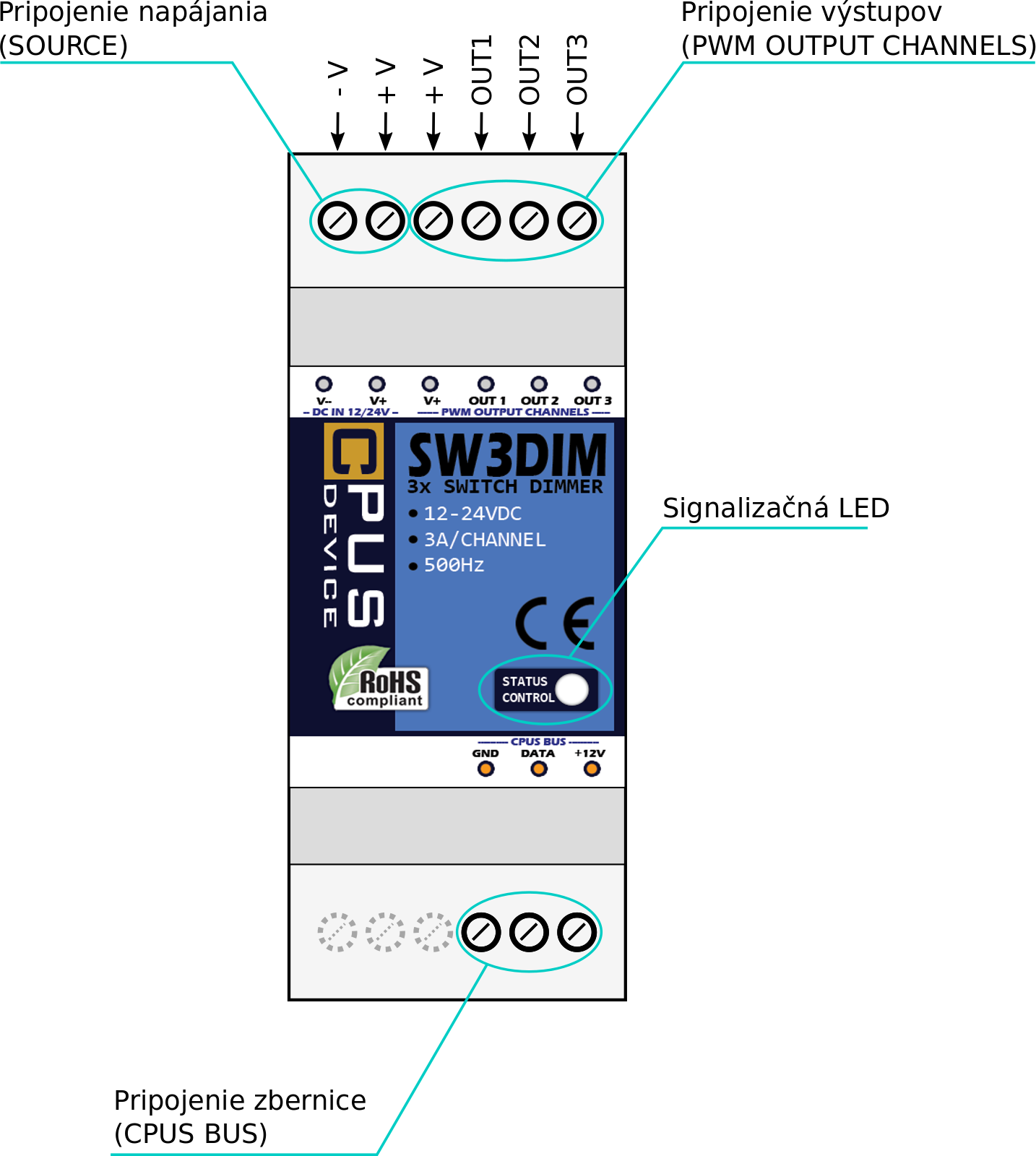

Popis zariadenia
Príklady použitia
Zariadenie môžeme použiť na spínanie a stmievanie zariadení ako sú:
- komerčne dostupné LED pásiky so spoločnou anódou
- stmievateľné a obyčajné LED žiarovky
- klasické žiarovky na 12 / 24 V
- malé motorčeky, ventilátory
Výstupný obvod
Výstupy SW3DIM-1A sú galvanicky oddelené. Pripojené zariadenia je potrebné napájať samostatným zdrojom. Výstupy sú chránené proti prepätiu aj proti preťaženiu.

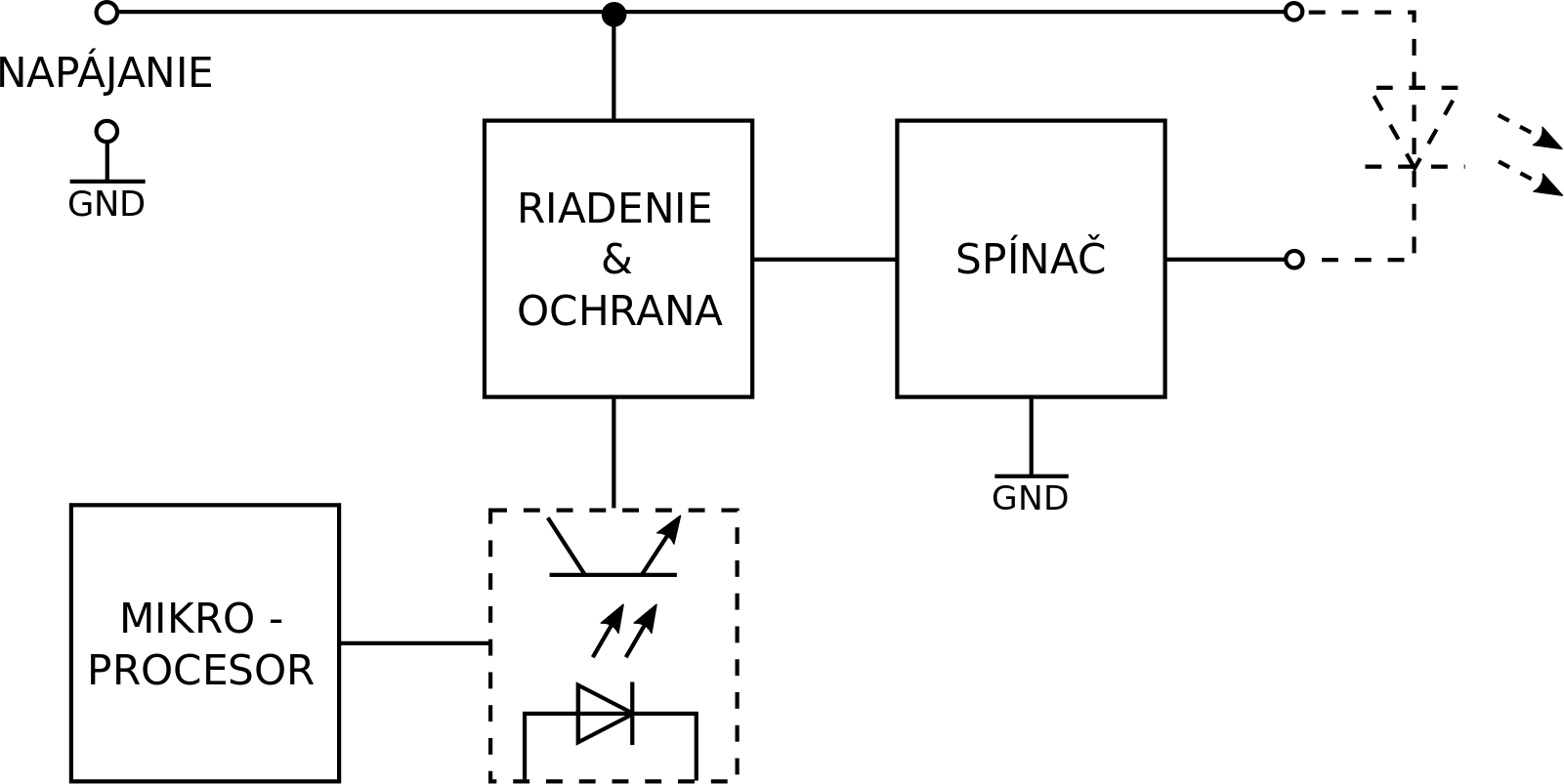

Bloková schéma výstupného obvodu
Konfigurácia
Každý výstup zariadenia možno samostatne softvérovo konfigurovať.
| Režim | Popis |
|---|---|
| Stmievanie | Výstup pracuje v režime stmievania. Pripojený svetelný zdroj je možné plynulo stmievať v celom výkonovom rozsahu |
| Spínanie | Výstup pracuje ako spínač. Pripojené zariadenie môžeme iba spínať, funkcia stmievania je vypnutá |
| Zakázaný | Výstup je vypnutý |
Konfigurácia režimu výstupu
| Režim | Popis |
|---|---|
| Invertovanie zakázané | Výstup pracuje štandardne |
| Invertovanie povolené | Stav výstupu bude invertovaný, negovaný, teda opačný |
Režim invertovania výstupu
Inštalácia
SW3DIM-1A sa inštaluje do rozvádzača na DIN lištu. Ak je to možné, umiestnime ho tak, aby boli káble SELV oddelené od silových káblov.
Pripojíme kábel zbernice. Napájanie zariadenia je zabezpečené zo zbernice.
K svorkám pre napájanie pripojíme napájací zdroj a k výstupným svorkám pripojíme spotrebiče.
| Svorka | Funkcia | |
|---|---|---|
| CPUS BUS | GND | Mínusový vodič |
| DATA | Komunikačný vodič | |
| +12V | Napájací vodič | |
| SOURCE | -V | Napájacie napätie, záporný pól (-) |
| +V | Napájacie napätie, kladný pól (+) | |
| PWM OUTPUT CHANNELS | +V | Napájacie napätie pre spotrebič, kladný pól (+) |
| OUT1 | Napájacie napätie pre spotrebič, 1. kanál, záporný pól (-) | |
| OUT2 | Napájacie napätie pre spotrebič, 2. kanál, záporný pól (-) | |
| OUT3 | Napájacie napätie pre spotrebič, 3. kanál, záporný pól (-) |
Popis svoriek zariadenia

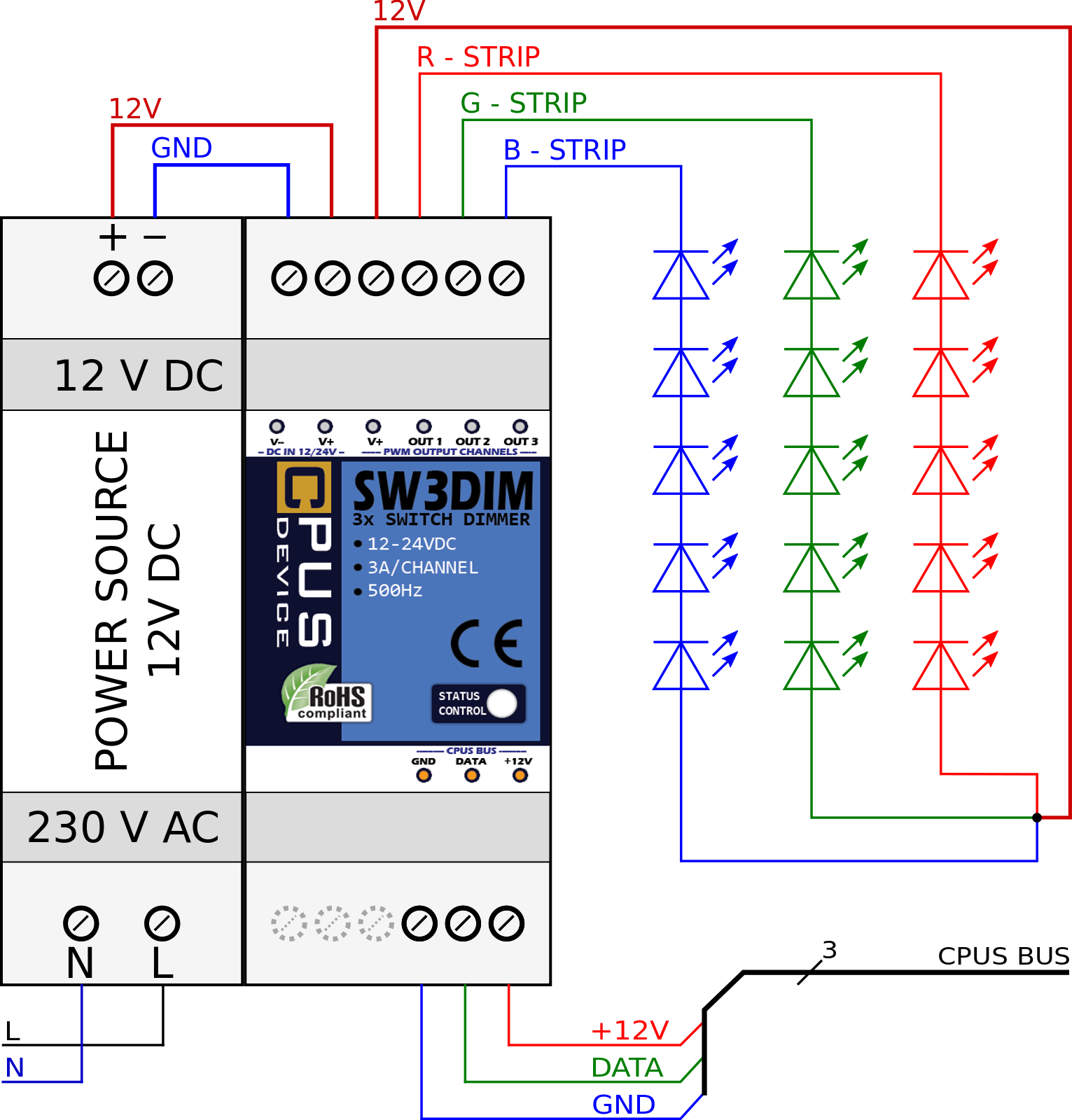

Príklad zapojenia SW3DIM-1A
Statusová LED
Správnu funkciu zariadenia indikuje statusová LED periodickým blikaním. Každých 5 sekúnd sa spustí sekvencia blikania, ktorá indikuje stav výstupov. Sekvencia trvá 1,5 sekundy, každému výstupu prislúcha 0,5 s úsek. Na začiatku každého úseku LED zasvieti a podľa toho, či je výstup zopnutý alebo nie, zostane svietiť dlhšie, alebo zhasne a zostane zhasnutá až do začiatku ďalšieho úseku.

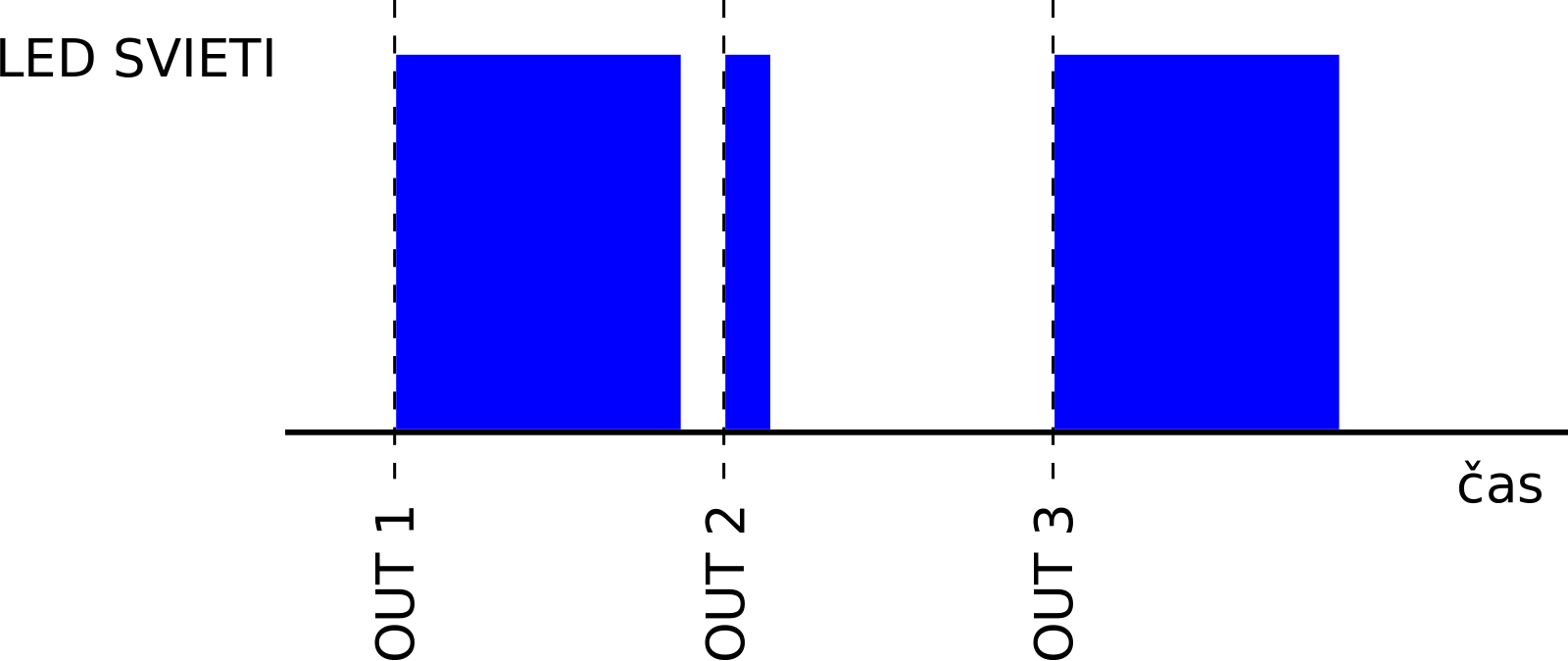

Príklad sekvencie indikácie stavu - zopnutý výstup č. 1 a 3.
Počas komunikácie LED bliká, ale len v prípade, že práve neprebieha sekvencia indikácie stavu zopnutia výstupov.
Špecifikácia
Parametre výstupov
| Počet kanálov | 3 x spínací / stmievací kontakt |
| Rozsah spínaného napätia | 12 ÷ 24 V DC |
| Maximálny spínaný prúd na kanál | 3 A |
| Rozlíšenie stmievania | 0,025 % |
| Druh modulácie | PWM |
| Frekvencia modulácie | 500 Hz |
| Ochrana výstupu | prepäťová, nadprúdová |
Parametre kontaktov
| Prierez vodiča | 2,5 mm2 |
| Krútiaci moment uťahovania | 0,4 Nm |
| Dĺžka odizolovania vodiča | 7 mm |
| Rozstup kontaktov | 5 mm |
Napájanie
| Nominálne napájacie napätie Un | 12 V DC |
| Minimálne napájacie napätie Umin | 10 V DC |
| Maximálne napájacie napätie Umax | 14,5 V DC |
Celková spotreba pri Un (12 V)
| Minimálna (všetky vstupy nenastavené) | 8,2 mA |
| Maximálna (všetky vstupy zopnuté) | 19,8 mA |
Celková spotreba pri Umin (10 V)
| Minimálna (všetky vstupy nenastavené) | 9 mA |
| Maximálna (všetky vstupy zopnuté) | 21,2 mA |
Celková spotreba pri Umax (14,5 V)
| Minimálna (všetky vstupy nenastavené) | 7,4 mA |
| Maximálna (všetky vstupy zopnuté) | 17 mA |
Rozmery a hmotnosť
| Rozmery | 36 mm x 90 mm x 58 mm |
| Hmotnosť | 68 g |
| Prevedenie | 2 - MODUL |
Klasifikácia zariadenia
| Stupeň krytia prístroja podľa EN 60529 | IP20 |
| Trieda ochrany podľa EN 61140 | III |
| Podmienky prostredia podľa EN 60721-3-3 | 3K3, 3B1, 3C2, 3S1, 3M2 |
| Montáž | DIN lišta podľa EN 60715 |
| Je v zhode s | EN 61010-1, EN 61000-6-1, EN 61000-6-3, EN IEC 63000 |
