CPUS

R10SW5S-2A

Päťkanálový ovládač žalúzií / desaťkanálový spínač

Základné vlastnosti

5 kanálov ovládania žalúzií
10 bezpotenciálových relé spínacích kanálov
2 galvanicky oddelené skupiny (COMMON)
maximálne spínané napätie 440 V AC / 120 V DC
maximálny spínaný prúd 5 A na kanál
maximálny prúd 16 A na jeden COMMON
inštalácia na DIN lištu
signalizačná LED
napájanie zo zbernice CPUS

Charakteristika

R10SW5S-2A je určený na ovládanie žalúzií. Možno ho použiť aj na spínanie jednosmernej a striedavej záťaže do 5 A. Má desať bezpotenciálových kontaktov. Kontakty zariadenia sú rozdelené do dvoch skupín po 5, pričom každú skupinu možno pripojiť na iný potenciál alebo fázové napätie, pretože sú od seba galvanicky oddelené.

Na ovládanie jednej žalúzie sú využité dva kontakty. Nastavenie sa realizuje pre každý kanál samostatne pomocou konfiguračného programu.

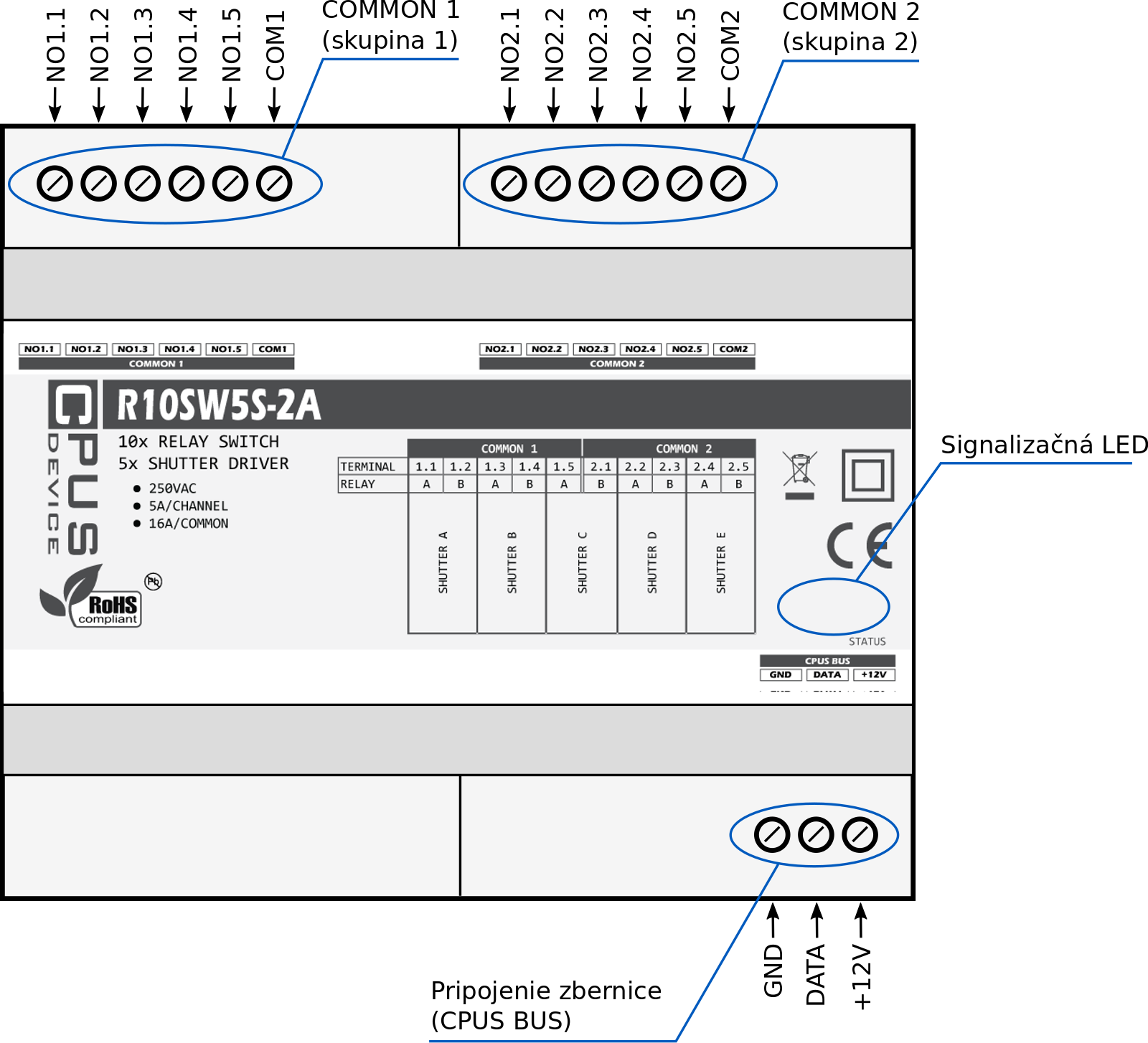

Popis zariadenia

Príklady použitia

Okrem ovládania žalúzií môžeme zariadenie použiť na spínanie spotrebičov s nižším príkonom. Do tejto kategórie spadajú napr.:

svetlá
domáce spotrebiče s nižším príkonom
pohony
čerpadlá
ventilátory
klapky
kompresory
termoelektrické ventily
zavlažovacie systémy
garážové brány

Výstupný obvod

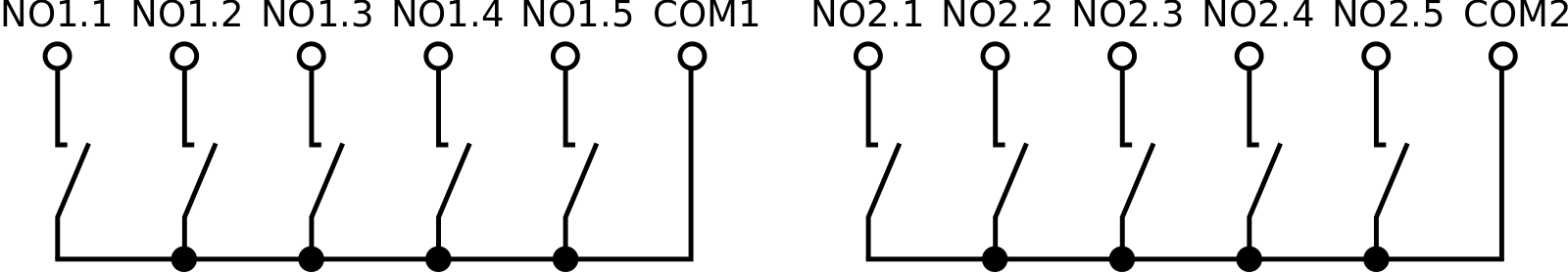

Výstupný obvod obsahuje 10 spínacích kontaktov rozdelených na 2 skupiny. Zapojenie výstupného obvodu je na Obr. 2

Zapojenie výstupného obvodu

Konfigurácia

Pracovný režim pre jednotlivé spínacie kanály je možné softvérovo nakonfigurovať pomocou konfiguračného programu.

Režim	Popis
Štandardný spínač	Zariadenie pracuje v režime štandardného spínača, kedy ho môžeme použiť na spínanie iných zariadení ako sú žalúzie
Ovládač pohonu - J4WT	Zariadenie pracuje v rozšírenom režime ovládania žalúzie určenom pre pohony J4WT. Ovláda úroveň vytiahnutia žalúzie a natočenia lamiel. V tomto režime je potrebné nastaviť čas behu žalúzie a čas rotácie lamiel
Ovládač pohonu - základný	Zariadenie pracuje v základnom režime ovládania žalúzie. Ovláda iba úroveň vytiahnutia žalúzie. V tomto režime je potrebné nastaviť čas behu žalúzie

Konfigurácia spínacieho módu

Režim	Popis
1A2B	Ku kanálu č. 1 prislúcha relé A, ku kanálu č. 2 relé B
1B2A	Ku kanálu č. 1 prislúcha relé B, ku kanálu č. 2 relé A

Priradenie výstupného kanálu

Režim	Popis
Posielanie povolené	Zariadenie posiela riadiacej jednotke informácie o zmenách polohy automaticky
Posielanie zakázané	Zariadenie posiela riadiacej jednotke informácie o zmenách polohy na vyžiadanie

Automatické posielanie stavu

Inštalácia

Zariadenie sa inštaluje do rozvádzača na DIN lištu. Pripojíme kábel zbernice. Napájanie zariadenia je zabezpečené zo zbernice.

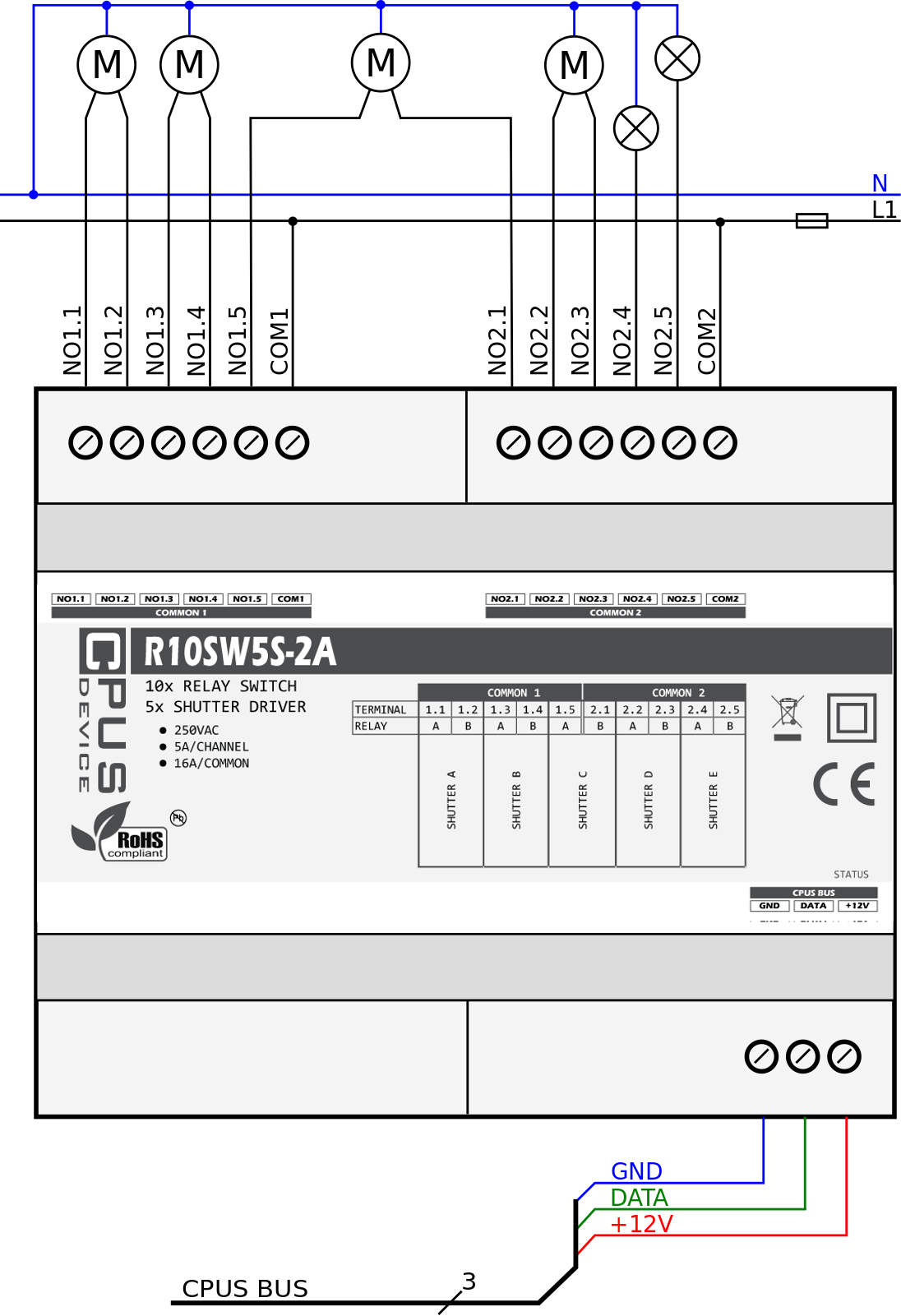

Kontakty spínacích relé sú NO (Normal Open), teda vo vypnutom stave sú rozpojené. Vstupy COM1 a COM2 musia byť náležite chránené istiacim prvkom (istič, poistka) proti preťaženiu a skratu. Pri použití kanálu C pripojíme obe skupiny k jednému istiacemu prvku na rovnaký potenciál, pretože ovládanie žalúzie C využíva z každého COM - u jeden kontakt. Ku kontaktom relé pripojíme spínané zariadenia.

Príklad zapojenia R10SW5S-2A

Statusová LED

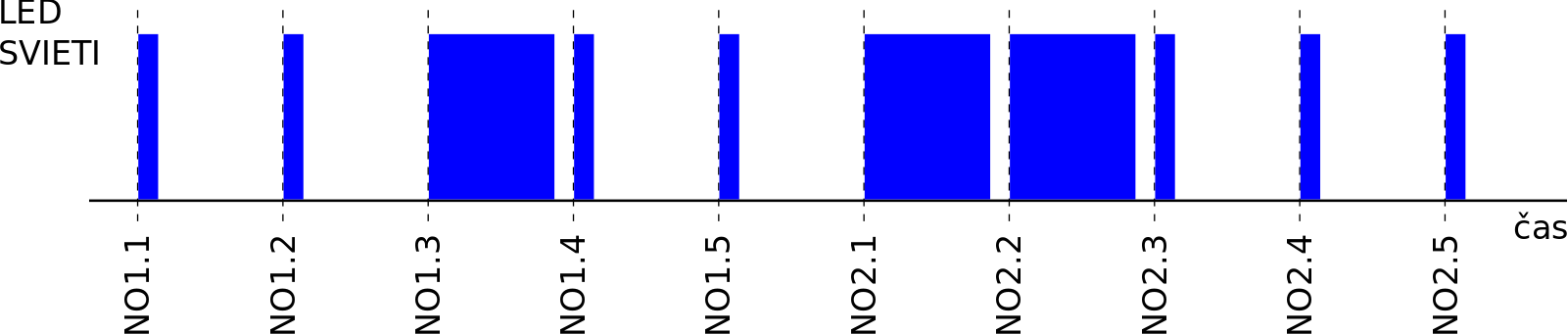

Počas správneho fungovania zariadenia sa periodicky po 5 sekundách opakuje sekvencia blikania LED, ktorá indikuje stav zopnutia výstupných relé. Sekvencia trvá 5s, každému relé prislúcha 0,5 s úsek. Na začiatku úseku sa LED vždy rozsvieti a podľa toho, či je relé zopnuté alebo rozopnuté, zostane svietiť dlhšie alebo zhasne a zostane zhasnutá až do začiatku ďalšieho úseku.

Príklad sekvencie indikácie stavu - zapnuté relé č. 3, 6 a 7

Počas komunikácie LED bliká, ale len v prípade, že práve neprebieha sekvencia indikácie stavu zopnutia kontaktov relé.

	Svorka	Funkcia
CPUS BUS	GND	Mínusový vodič
	DATA	Komunikačný vodič
	+12V	Napájací vodič
COMMON1	NO1	Žalúzia A, relé A (1. relé 1. skupiny)
	NO2	Žalúzia A, relé B (2. relé 1. skupiny)
	NO3	Žalúzia B, relé A (3. relé 1. skupiny)
	NO4	Žalúzia B, relé B (4. relé 1. skupiny)
	NO5	Žalúzia C, relé A (5. relé 1. skupiny)
	COM	Spoločný prívod fázového napätia
COMMON2	NO1	Žalúzia C, relé B (1. relé 2. skupiny)
	NO2	Žalúzia D, relé A (2. relé 2. skupiny)
	NO3	Žalúzia D, relé B (3. relé 2. skupiny)
	NO4	Žalúzia E, relé A (4. relé 2. skupiny)
	NO5	Žalúzia E, relé B (5. relé 2. skupiny)
	COM	Spoločný prívod fázového napätia

Popis svoriek zariadenia, spôsob pripojenia žalúzií

Špecifikácia

Parametre výstupov

Počet spínaných kanálov	10 x spínací kontakt
Maximálne spínané napätie	440 V AC
Min. spínané napätie	10 V
Max. spínaný prúd na kanál	5 A / 250 V AC, 24 V DC
Max. celkový prúd na COM	16 A
Min. spínaný prúd na kanál	10 mA
Max. vypínací výkon	2000 VA
Min. vypínací výkon	1 W
Odpor kontaktov	≤ 100 mΩ
Frekvencia spínania s men. záťažou	600 cyklov/hod
Frekvencia spínania bez záťaže	72 000 cyklov/hod
Izolačné napätie	4000 V
Izolačné napätie medzi kontaktmi	1000 V
Čas zopnutia / rozopnutia	10 ms / 5 ms
Mechanická životnosť kontaktov	> 2 x 10⁷

Parametre kontaktov

Maximálny prierez vodiča	2,5 mm²
Krútiaci moment uťahovania	0,4 Nm
Dĺžka odizolovania vodiča	7 mm
Rozstup kontaktov	5 mm

Napájanie

Nominálne napájacie napätie U_n	12 V DC
Minimálne napájacie napätie U_min	10 V DC
Maximálne napájacie napätie U_max	14,5 V DC

Celková spotreba pri U_n (12 V)

Minimálna (všetky kanály vypnuté)	12,1 mA
Jeden zopnutý kanál	25,1 mA
Zopnuté všetky kanály	147 mA

Celková spotreba pri U_min (10 V)

Minimálna (všetky kanály vypnuté)	13 mA
Jeden zopnutý kanál	28,6 mA
Zopnuté všetky kanály	178 mA

Celková spotreba pri U_max (14,5 V)

Minimálna (všetky kanály vypnuté)	11,2 mA
Jeden zopnutý kanál	21,6 mA
Zopnuté všetky kanály	120 mA

Rozmery a hmotnosť

Rozmery	106 mm x 90 mm x 58 mm
Hmotnosť	255 g
Prevedenie	6 - MODUL

Klasifikácia zariadenia

Stupeň krytia prístroja podľa EN 60529	IP20
Trieda ochrany podľa EN 61140	II
Podmienky prostredia podľa EN 60721-3-3	3K3, 3B1, 3C2, 3S1, 3M2
Montáž	DIN lišta podľa EN 60715
Je v zhode s	EN 60730-1, EN 61000-6-1, EN 61000-6-3, EN IEC 63000
