PG8B-1A
Základné vlastnosti
- 8 galvanicky oddelených PG výstupov
- zaťažiteľnosť výstupu 120 mA, 350V
- signalizačná LED pre každý výstup
- inštalácia do inštalačnej krabice
- napájanie zo zbernice CPUS
Charakteristika
Zariadenie má 8 PG výstupov. Každý výstup má vlastnú signalizačnú LED, ktorá svieti počas zopnutia príslušného PG výstupu. Celkový stav zariadenia je signalizovaný statusovou LED.

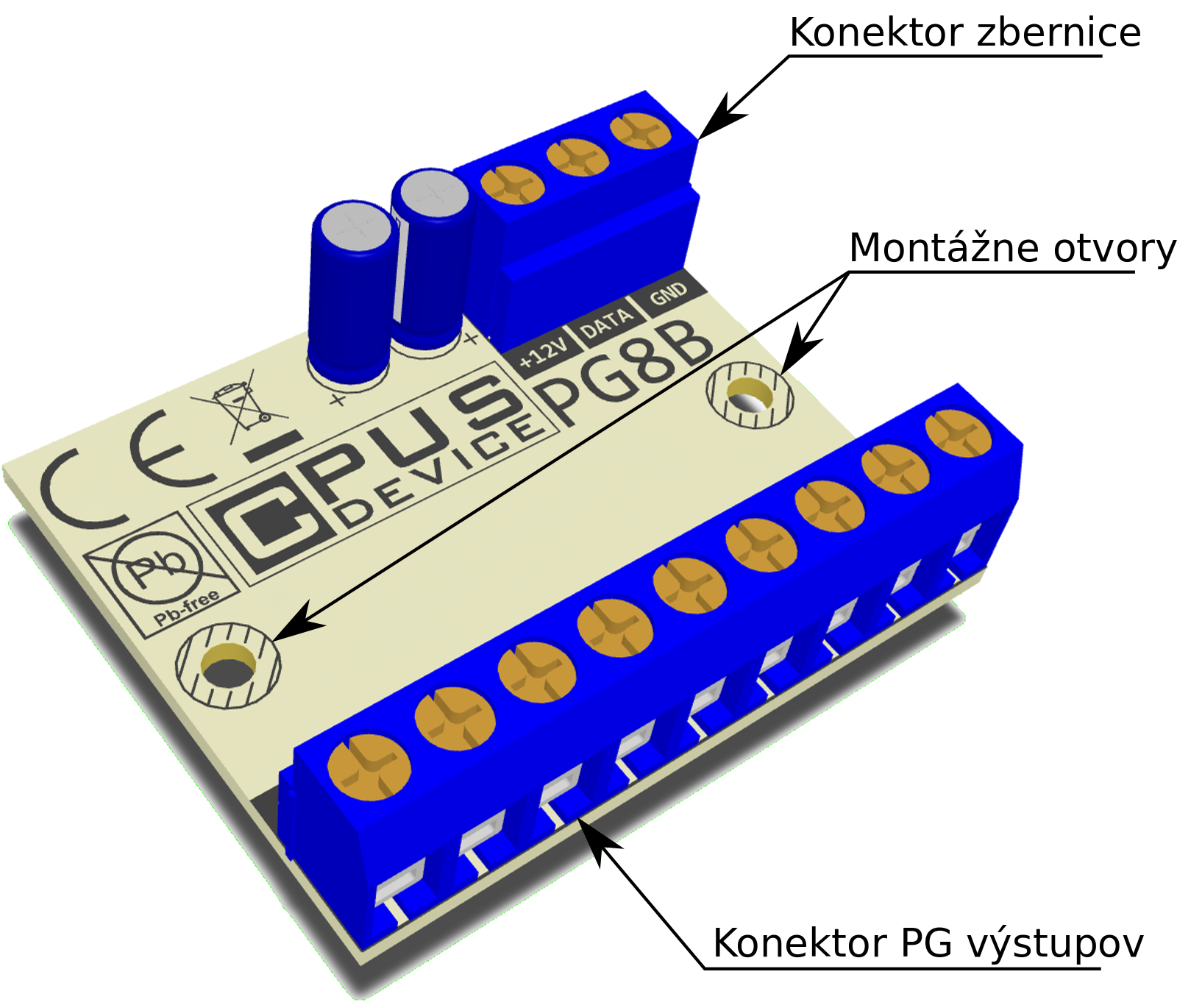

Popis zariadenia
Použitie
PG8B-1A je určený predovšetkým na riadenie a ovládanie iných systémov alebo zariadení prostredníctvom riadiacich binárnych vstupov.
Výstupný obvod
Výstupný obvod tvorí osem polovodičových relé (SSR), ktoré zabezpečujú galvanické oddelenie pripojeného zariadenia od CPUS systému. Relé nie sú chránené proti preťaženiu ani prepätiu. Všetky relé spínajú voči spoločnej zápornej svorke COM.

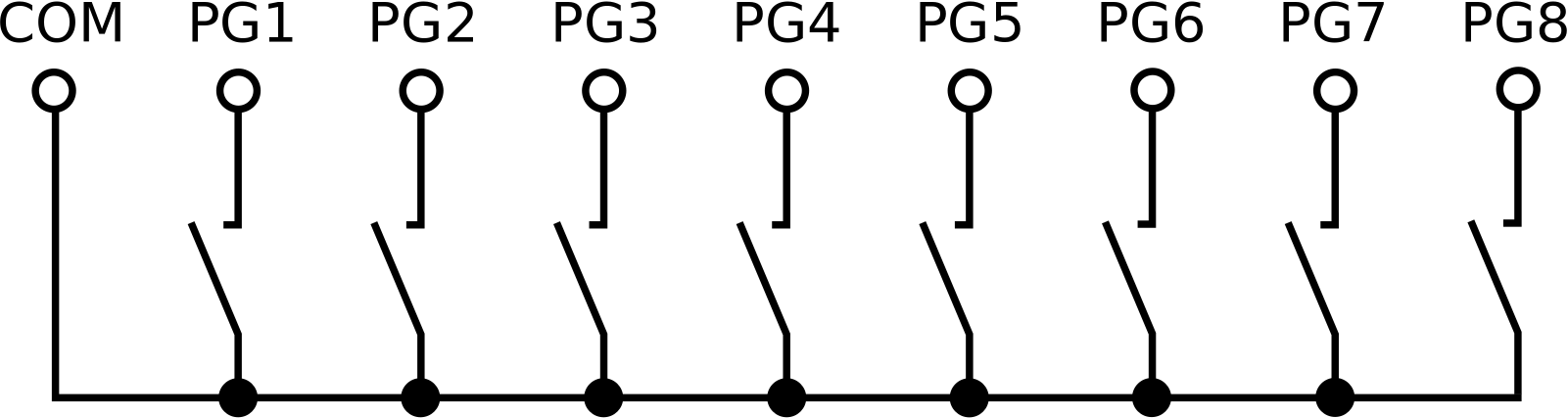

Zapojenie výstupného obvodu
Inštalácia
PG8B-1A sa inštaluje priamo do inštalačnej krabice k ovládanému zariadeniu. K svorkám výstupov pripojíme ovládané zariadenie a k svorke CPUS zbernice pripojíme zbernicu.
Napájanie zariadenia je plne zabezpečené zo zbernice.
Zariadenie je určené na inštaláciu do inštalačnej krabice v blízkosti ovládaného zariadenia. V prípade potreby ho môžeme do inštalačnej krabice priskrutkovať pomocou montážnych otvorov.

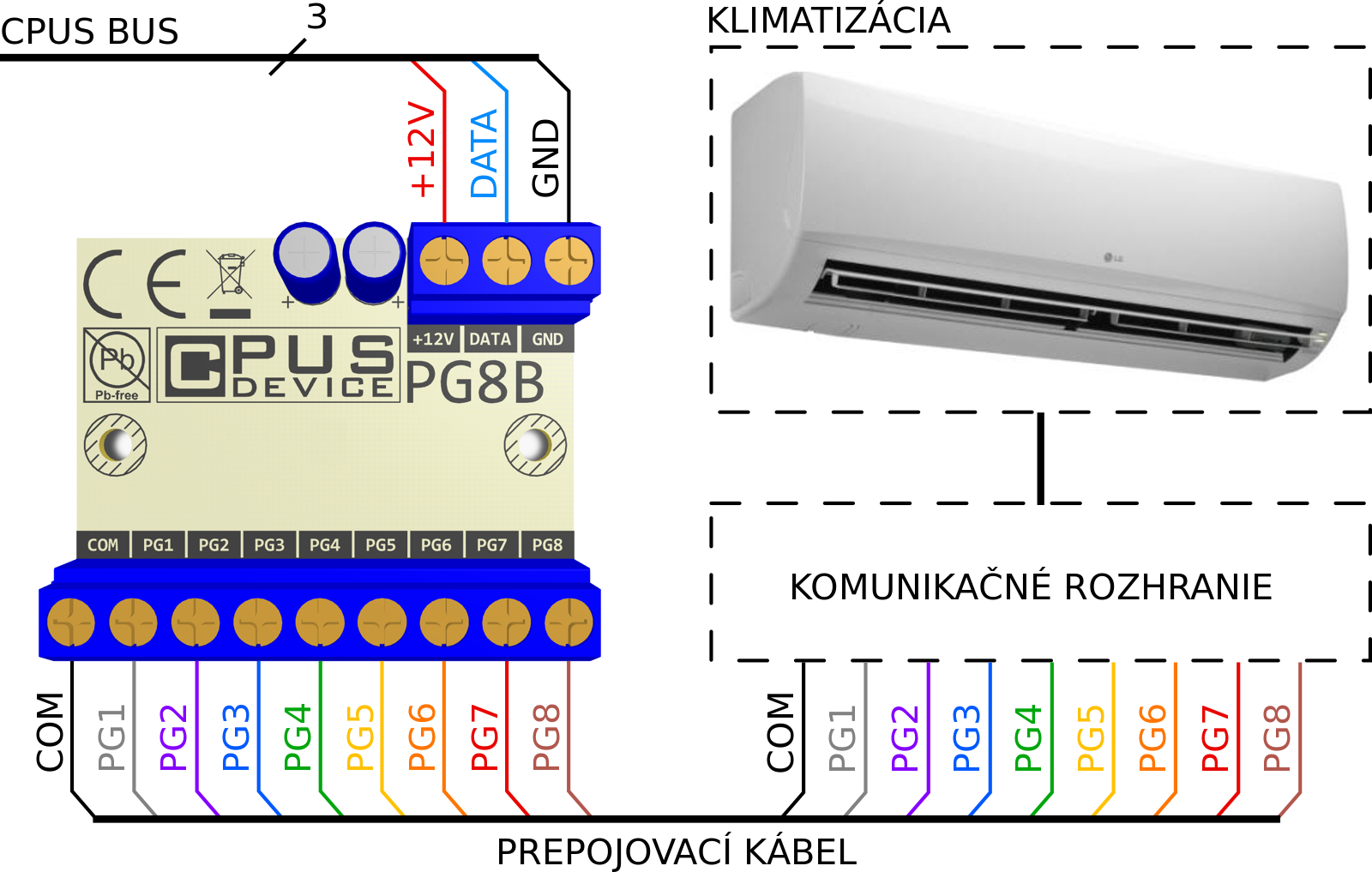

Príklad zapojenia PG8B-1A
| Svorka | Funkcia | |
|---|---|---|
| CPUS BUS | GND | Mínusový vodič |
| DATA | Komunikačný vodič | |
| +12V | Napájací vodič | |
| PG VÝSTUPY | PG1 | PG výstup č. 1 |
| PG2 | PG výstup č. 2 | |
| PG3 | PG výstup č. 3 | |
| PG4 | PG výstup č. 4 | |
| PG5 | PG výstup č. 5 | |
| PG6 | PG výstup č. 6 | |
| PG7 | PG výstup č. 7 | |
| PG8 | PG výstup č. 8 | |
| COM | Spoločná záporná svorka |
Popis svoriek zariadenia
Statusová LED
Počas správneho fungovania zariadenia sa periodicky po 5 sekundách opakuje sekvencia blikania LED, ktorá indikuje stav zopnutia výstupov. Sekvencia trvá 4s, každému výstupu prislúcha 0,5 s úsek. Na začiatku úseku sa LED vždy rozsvieti a podľa toho, či je výstup zopnutý alebo rozopnutý, zostane svietiť dlhšie alebo zhasne a zostane zhasnutá až do začiatku ďalšieho úseku.

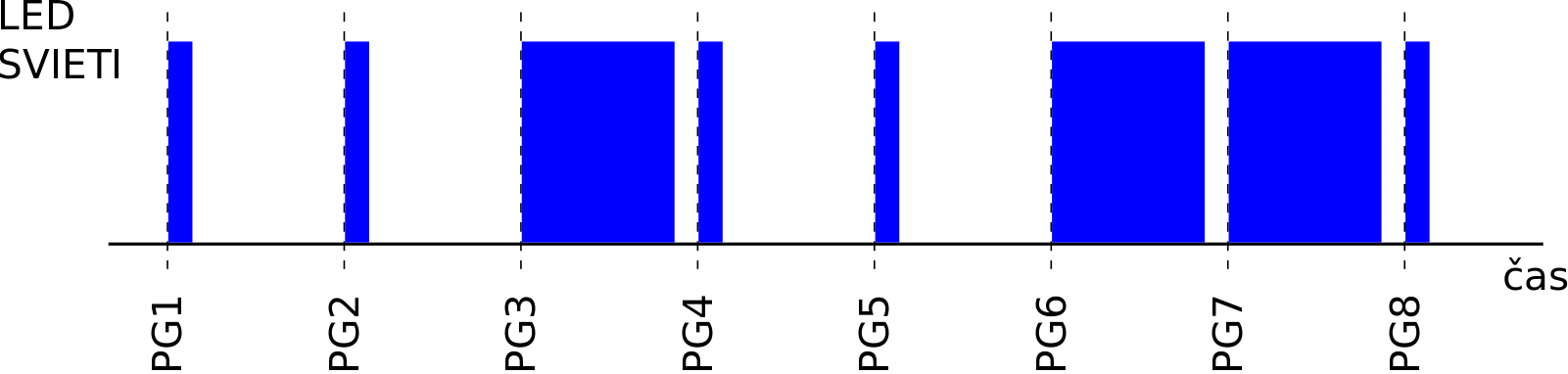

Príklad sekvencie indikácie stavu - zapnutý výstup č. 3, 6 a 7
Špecifikácia
Parametre kontaktov
| Rozsah prierezu vodiča | 0,5 - 2,5 mm2 |
| Krútiaci moment uťahovania | 0,4 Nm |
| Dĺžka odizolovania vodiča | 6 - 7 mm |
| Rozstup kontaktov | 5 mm |
| Max. odpor v zopnutom stave | 25 Ω |
Parametre výstupov
| Počet kanálov | 8 x PG výstup |
| Max. spínané napätie | 350 V AC/DC |
| Max. spínaný prúd na kanál | 120 mA |
| Izolačné napätie | 1500 V |
| Čas zopnutia / rozopnutia | 0,5 ms / 0,2 ms |
Celková spotreba pri Un (12 V)
| Minimálna (všetky kanály vypnuté) | 6,8 mA |
| Jeden zopnutý kanál | 8,7 mA |
| Zopnuté všetky kanály | 24,4 mA |
Celková spotreba pri Umin (9 V)
| Minimálna (všetky kanály vypnuté) | 7,6 mA |
| Jeden zopnutý kanál | 10,2 mA |
| Zopnuté všetky kanály | 15,8 mA |
Celková spotreba pri Umax (14,5 V)
| Minimálna (všetky kanály vypnuté) | 6,2 mA |
| Jeden zopnutý kanál | 8 mA |
| Zopnuté všetky kanály | 19,5 mA |
Rozmery a hmotnosť
| Rozmery | 46 mm x 37 mm x 12 mm |
| Hmotnosť | 17 g |
| Prevedenie | bez krabičky |
Klasifikácia zariadenia
| Stupeň krytia prístroja podľa EN 60529 | IP00 |
| Trieda ochrany podľa EN 61140 | III |
| Podmienky prostredia podľa EN 60721-3-3 | 3K3, 3B1, 3C2, 3S1, 3M2 |
| Montáž | do inštalačnej krabice |
| Je v zhode s | EN 61010-1, EN 61000-6-1, EN 61000-6-3, EN IEC 63000 |
