MSI-1A
Základné vlastnosti
- vstup pre senzor rýchlosti vetra (anemometer)
- vstup pre senzor smeru vetra
- vstup pre senzor úhrnu zrážok
- kompatibilné so senzormi meteostanice WH1080 a WH1090
- inštalácia na konzolu do krabice s IP65
- napájanie zo zbernice CPUS
Charakteristika
MSI-1A slúži ako vstupná jednotka pre senzory meteostanice. Vstupná jednotka namerané hodnoty vyhodnocuje a poskytuje riadiacej jednotke. Okrem monitorovania počasia môžeme inštaláciou senzorov do systému rozšíriť jeho možnosti tak, že systém bude môcť prispôsobovať svoje správanie poveternostným podmienkam.

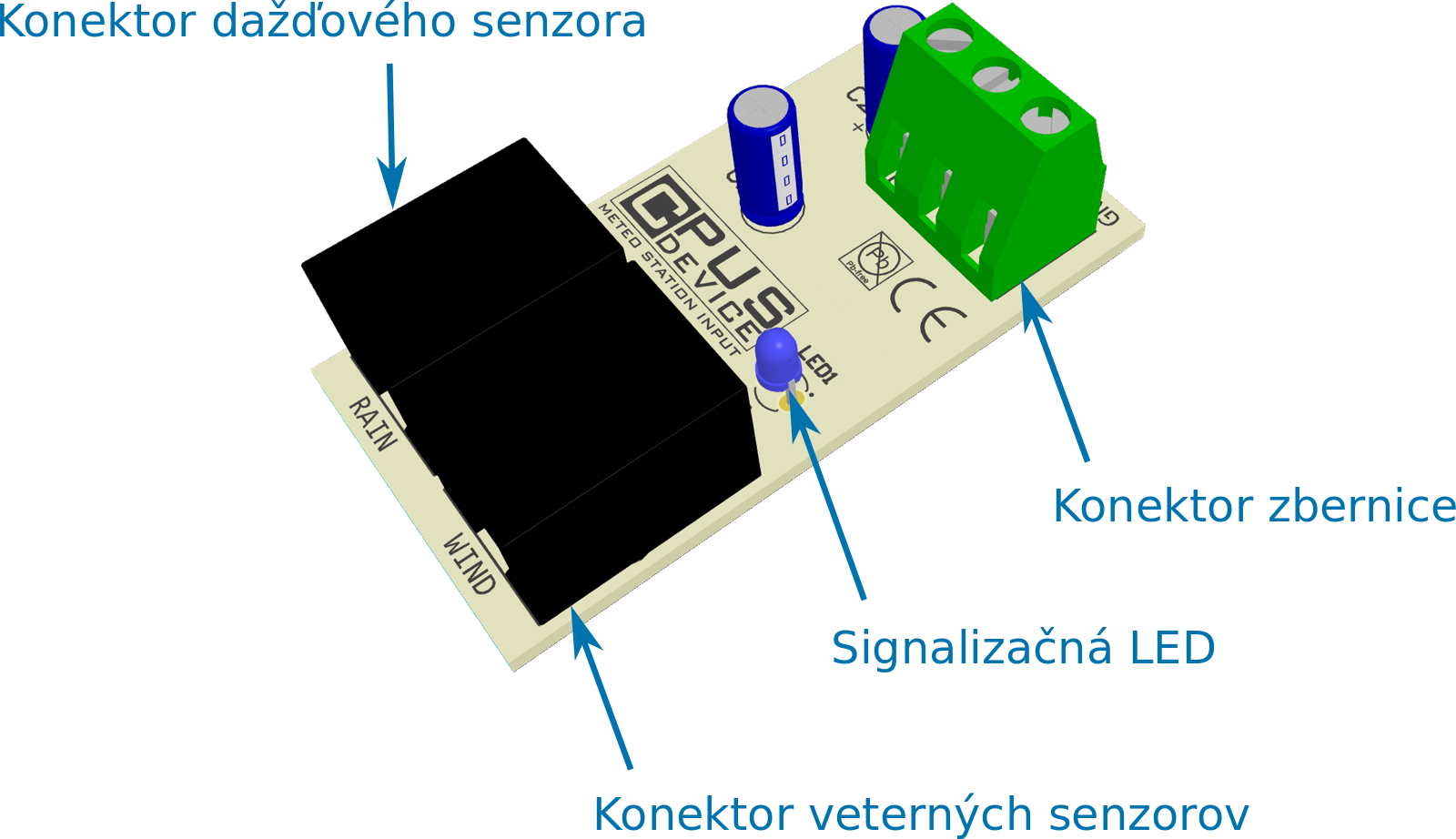

Popis zariadenia
Príklady použitia
Vstupná jednotka spolu so senzormi môže byť použitý v aplikáciách ako sú:
- monitorovanie počasia
- ochrana žalúzií pred silným vetrom
- ochrana pred dažďom - bazén, strešné okná
- zavlažovanie v závislosti od úhrnu zrážok
- úprava režimu vykurovania v závislosti na poveternostných podmienkach
Konfigurácia
Každý senzor je možné softvérovo skalibrovať nastavením kalibračnej konštanty pomocou konfiguračného programu.
Inštalácia
Pred samotnou inštaláciou zariadenia je potrebné nainštalovať konzolu so senzormi. Štandardne sa senzory inštalujú na spoločnú konzolu, ktorá je súčasťou dodávky.
Je možné použiť vlastnú konzolu, prípadne senzory rozdeliť na dve konzoly podľa potreby. Dosku vstupnej jednotky treba umiestniť do vopred pripravenej škatuľky s krytím IP65. Pri umiestnení škatuľky treba brať doúvahy dĺžku káblov senzorov. Senzory sú k jednotke pripojené dvomi konektormi RJ11. Zbernica je pripojená pomocou svorkovnice. Vstupná jednotka spolu so senzormi je napájaná zo zbernice.
Príklad zapojenia MSI-1A
| Svorka | Funkcia | |
|---|---|---|
| CPUS BUS | +12V | Napájací vodič |
| DATA | Komunikačný vodič | |
| GND | Mínusový vodič | |
| SENSORS | WIND | Pripojenie veterného senzora |
| RAIN | Pripojenie dažďového senzora |
Špecifikácia
Senzory
| Rýchlosť vetra | 0 ÷ 180 km/h |
| Rozlíšenie senzora rýchlosti vetra | 0,5 km/h |
| Smer vetra | S, SV, V, JV, J, JZ, Z, SZ |
| Rozlíšenie úhrnu zrážok | 0,28 mm |
Parametre kontaktov
| Maximálny prierez vodiča | 2,5 mm2 |
| Krútiaci moment uťahovania | 0,4 Nm |
| Dĺžka odizolovania vodiča | 7 mm |
| Rozstup kontaktov | 5 mm |
Napájanie a spotreba
| Nominálne napájacie napätie Un | 12 V DC |
| Minimálne napájacie napätie Umin | 9 V DC |
| Maximálne napájacie napätie Umax | 14,5 V DC |
| Celková spotreba pri Un (12 V) | 7 mA |
| Celková spotreba pri Umin (9 V) | 8 mA |
| Celková spotreba pri Umax (14,5 V) | 6,4 mA |
Rozmery a hmotnosť
| Rozmery | 57 mm x 29 mm x 15 mm |
| Hmotnosť | 16 g |
| Prevedenie | bez krabice |
Klasifikácia zariadenia
| Stupeň krytia prístroja podľa EN 60529 | IP00 |
| Trieda ochrany podľa EN 61140 | III |
| Podmienky prostredia podľa EN 60721-3-3 | 3K3, 3B1, 3C2, 3S1, 3M2 |
| Montáž | do krabice s krytím IP65 |
| Je v zhode s | STN EN 50581, STN EN 60730-1 |
