B6IN-1A
Základné vlastnosti
- 6 binárnych vstupných kanálov
- Pull-up rezistor integrovaný vo vstupných obvodoch
- počítanie impulzov
- meranie frekvencie
- ochrana proti prepätiu
- inštalácia na DIN lištu
- signalizačná LED
- napájanie zo zbernice CPUS
Charakteristika
B6IN-1A je určený na snímanie signálov zo zariadení, ktoré majú binárny alebo bezpotenciálový výstup. Získané informácie spracováva a odosiela centrálnej jednotke okamžite, alebo si tieto informácie uchováva a posiela ich na vyžiadanie. Môže tiež pracovať ako počítadlo impulzov, alebo merač frekvencie.

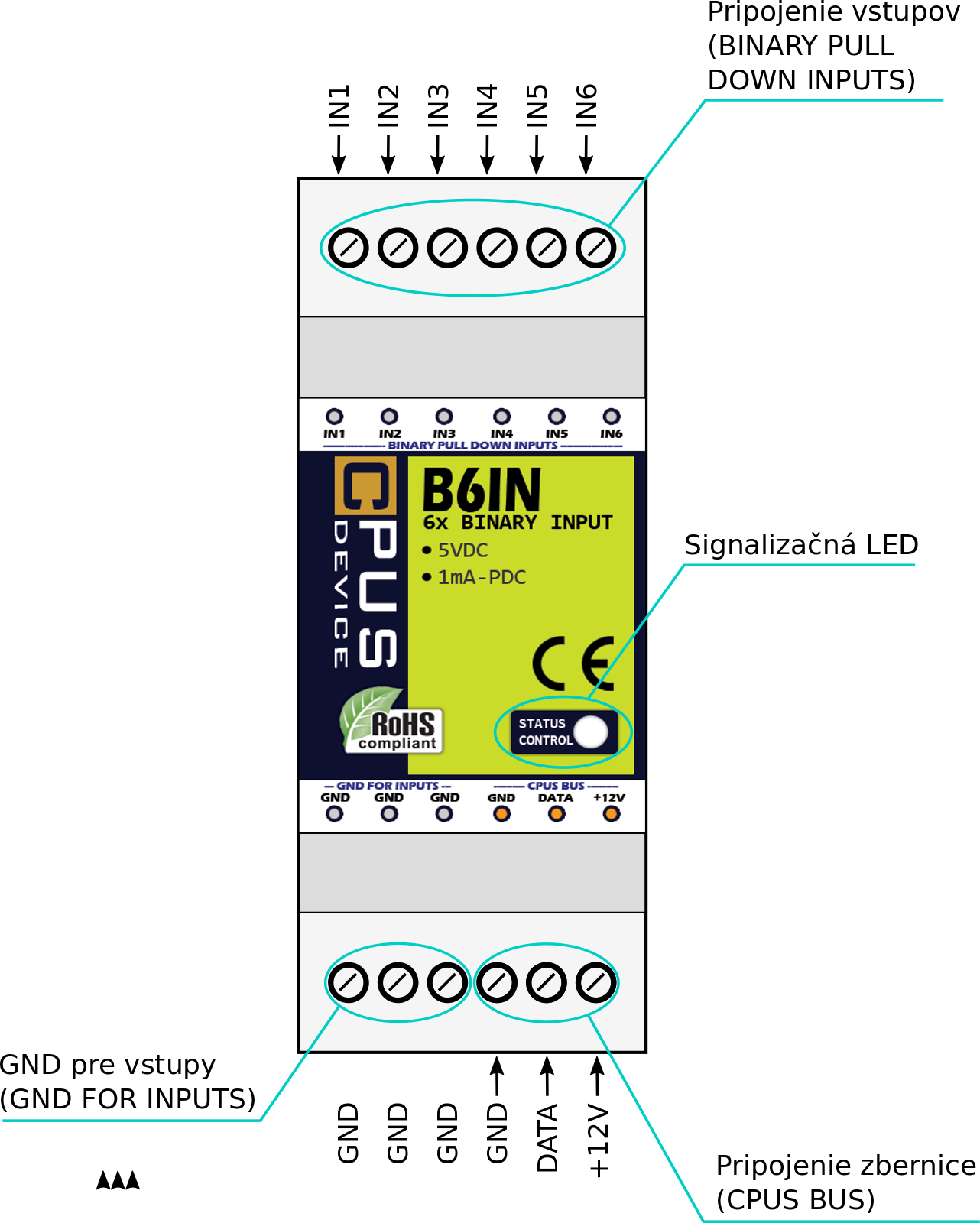

Popis zariadenia
Príklady použitia
Binárny vstup sa používa na vyhodnocovanie výstupov rôznych zariadení ako sú:
- snímače pohybu
- snímače koncových polôh
- požiarne a dymové hlásiče
- elektromery
- plynomery
- rôzne merače a počítadlá
Dá sa tiež použiť na:
- počítanie impulzov
- meranie frekvencie
- prepojenie systému CPUS s inými systémami - napr. alarmom
Vstupný obvod

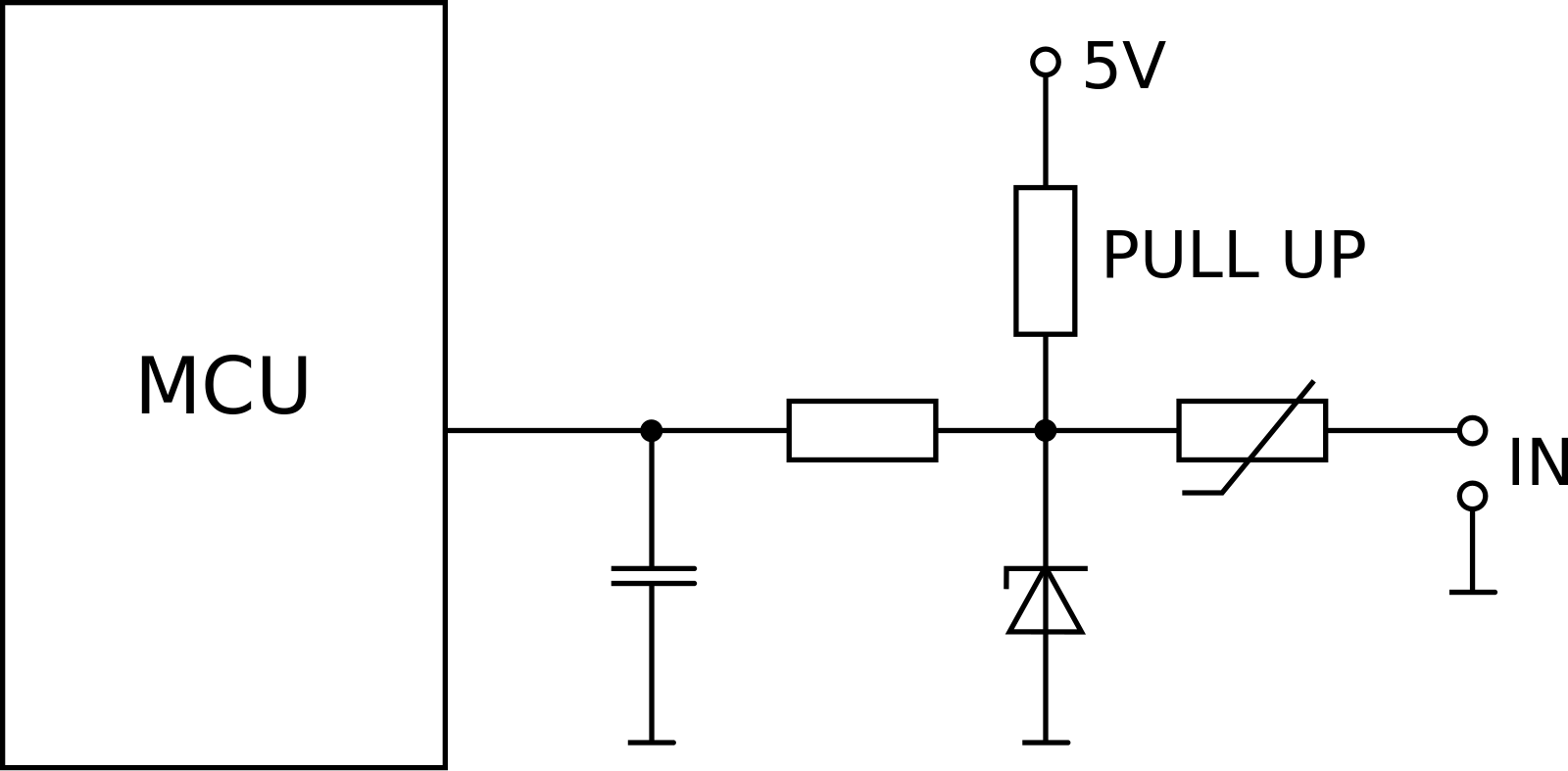

Vstupný obvod zariadenia má pull-up rezistor a ochranu proti prepätiu. Vstupné obvody nie sú galvanicky oddelené. Zapojenie vstupného obvodu je na Obr. 2.
Zapojenie vstupného obvodu
Konfigurácia
Každý vstup zariadenia je možné jednotlivo nakonfigurovať na iný pracovný režim, v závislosti od potreby pripojeného zariadenia.
| Režim | Popis |
|---|---|
| Zmena stavu | Zariadenie odošle informáciu pri zmene stavu na vstupe. Používa sa napr. pri snímaní stavov senzorov a pod. |
| Nábežná hrana | Zariadenie odošle informáciu pri zmene signálu z nízkej úrovne na vysokú. Využíva sa pri meraní frekvencie a počítaní impulzov |
| Dobežná hrana | Zariadenie odošle informáciu pri zmene signálu z vysokej úrovne na nízku. Využíva sa pri meraní frekvencie a počítaní impulzov |
| Zakázaný | Vstup nereaguje na žiadnu zmenu signálu |
Konfigurácia režimu vstupu
| Režim | Popis |
|---|---|
| Invertovanie zakázané | Vstup pracuje štandardne |
| Invertovanie povolené | Stav vstupu bude invertovaný, negovaný, čiže opačný ako je v skutočnosti |
Režim invertovania vstupov
Inštalácia
B6IN-1A sa inštaluje do rozvádzača na DIN lištu. Ak je to možné, umiestnime ho tak, aby boli káble SELV oddelené od silových káblov.
Pripojíme kábel zbernice. Napájanie zariadenia je zabezpečené zo zbernice.
Pripojíme merané zariadenia. Ak je to možné, signálové káble by sme nemali viesť súbežne v blízkosti silových káblov.

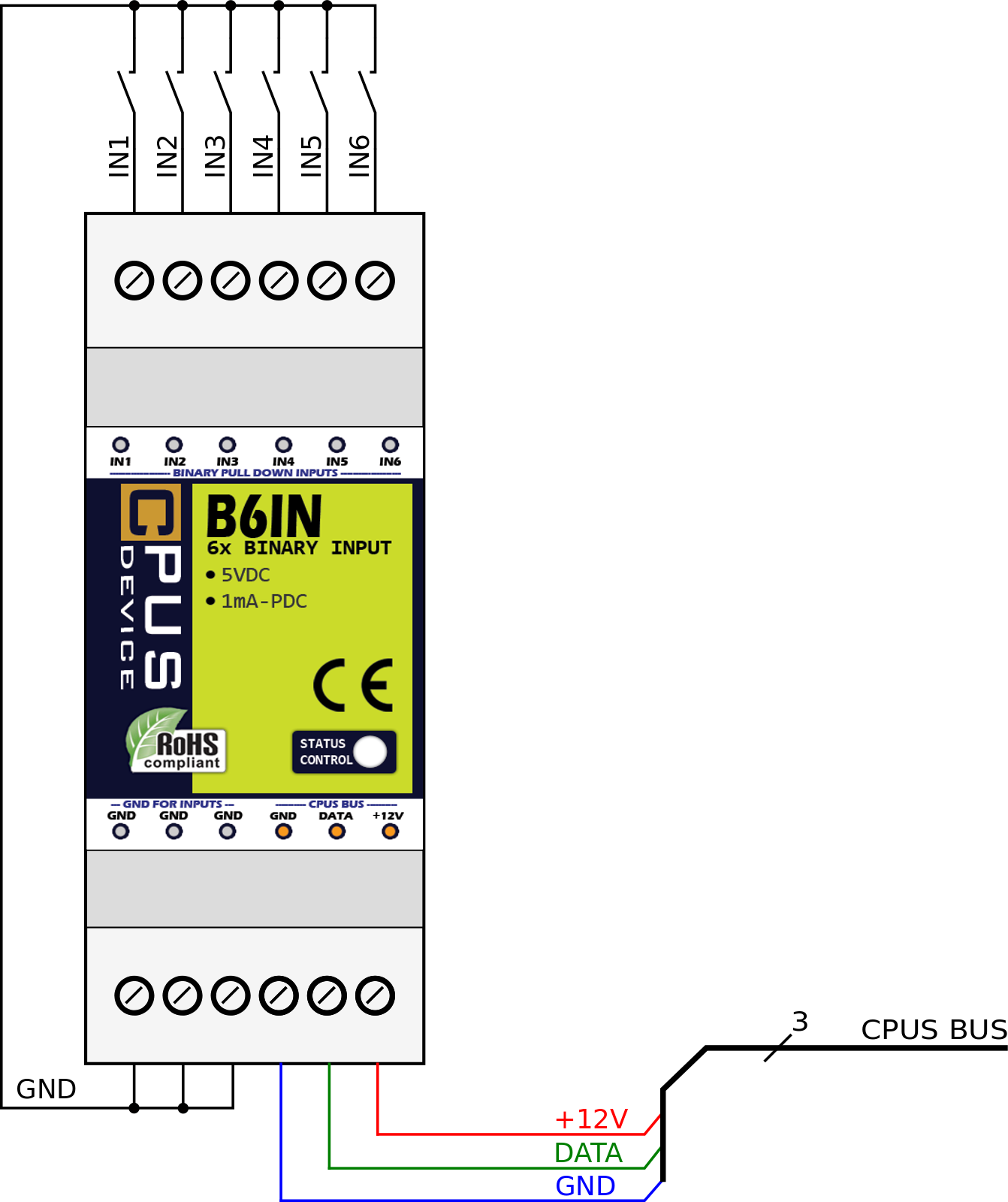

Príklad zapojenia B6IN-1A
| Svorka | Funkcia | |
|---|---|---|
| CPUS BUS | GND | Mínusový vodič |
| DATA | Komunikačný vodič | |
| +12V | Napájací vodič | |
| GND FOR INPUTS | GND | Spoločný pól vstupov (záporný potenciál - interne spojené s GND) |
| GND | Spoločný pól vstupov (záporný potenciál - interne spojené s GND) | |
| GND | Spoločný pól vstupov (záporný potenciál - interne spojené s GND) | |
| IN 1 | 1. binárny vstup (kladný potenciál) | |
| IN 2 | 2. binárny vstup (kladný potenciál) | |
| IN 3 | 3. binárny vstup (kladný potenciál) | |
| IN 4 | 4. binárny vstup (kladný potenciál) | |
| IN 5 | 5. binárny vstup (kladný potenciál) | |
| IN 6 | 6. binárny vstup (kladný potenciál) |
Statusová LED
Správnu funkciu zariadenia indikuje statusová LED periodickým blikaním. Každých 5 sekúnd sa spustí sekvencia blikania, ktorá indikuje stav vstupov.
Sekvencia trvá 3 sekundy, každému vstupu prislúcha 0,5s úsek. Na začiatku každého úseku LED zasvieti a podľa toho, či je vstup zopnutý alebo nie, zostane svietiť dlhšie, alebo zhasne a zostane zhasnutá až do začiatku ďalšieho úseku.
Príklad sekvencie indikácie stavu - zopnutý vstup č. 3 a 5.
Počas komunikácie LED bliká, ale len v prípade, že práve neprebieha sekvencia indikácie stavu vstupov.
Špecifikácia
Parametre vstupov
| Počet kanálov | 6 x binárny vstup |
| Pull-up | interný |
| Rozsah vstupnej frekvencie | 1 ÷ 20 kHz |
| Maximálne vstupné napätie | 5 V |
Parametre kontaktov
| Maximálny prierez vodiča | 2,5 mm2 |
| Krútiaci moment uťahovania | 0,4 Nm |
| Dĺžka odizolovania vodiča | 7 mm |
| Rozstup kontaktov | 5 mm |
Napájanie
| Nominálne napájacie napätie Un | 12 V DC |
| Minimálne napájacie napätie Umin | 9 V DC |
| Maximálne napájacie napätie Umax | 14,5 V DC |
Celková spotreba pri Un (12 V)
| Minimálna (všetky vstupy rozopnuté) | 7,6 mA |
| Maximálna (všetky vstupy zopnuté) | 12,1 mA |
Celková spotreba pri Umin (9 V)
| Minimálna (všetky vstupy rozopnuté) | 8,7 mA |
| Maximálna (všetky vstupy zopnuté) | 12,6 mA |
Celková spotreba pri Umax (14,5 V)
| Minimálna (všetky vstupy rozopnuté) | 6,9 mA |
| Maximálna (všetky vstupy zopnuté) | 11,1 mA |
Rozmery a hmotnosť
| Rozmery | 36 mm x 90 mm x 58 mm |
| Hmotnosť | 67 g |
| Prevedenie | 2 - MODUL |
Klasifikácia zariadenia
| Stupeň krytia prístroja podľa EN 60529 | IP20 |
| Trieda ochrany podľa EN 61140 | III |
| Podmienky prostredia podľa EN 60721-3-3 | 3K3, 3B1, 3C2, 3S1, 3M2 |
| Montáž | DIN lišta podľa EN 60715 |
| Je v zhode s | EN 61010-1, EN 61000-6-1, EN 61000-6-3, EN IEC 63000 |
