AQIN-1A/B
Základné vlastnosti
- senzor koncentrácie CO2 vo vzduchu
- stupeň krytia IP00
- signalizačná LED
- napájanie zo zbernice CPUS
Charakteristika
Senzor kvality vzduchu poskytuje informácie o úrovni koncentrácie CO2 v priestore. Je určený predovšetkým do interiéru.
Inštalácia
AQIN-1A/B sa inštaluje do inštalačnej krabice. Kryt krabice musí mať otvory, aby bola zabezpečená dostatočná cirkulácia vzduchu vo vnútri krabice. Senzor môžeme inštalovať aj na iné vhodné miesto, pričom vždy dbáme na to, aby bolo zabezpečené dostatočné vetranie senzora. V opačnom prípade bude senzor reagovať pomaly a s chybou.

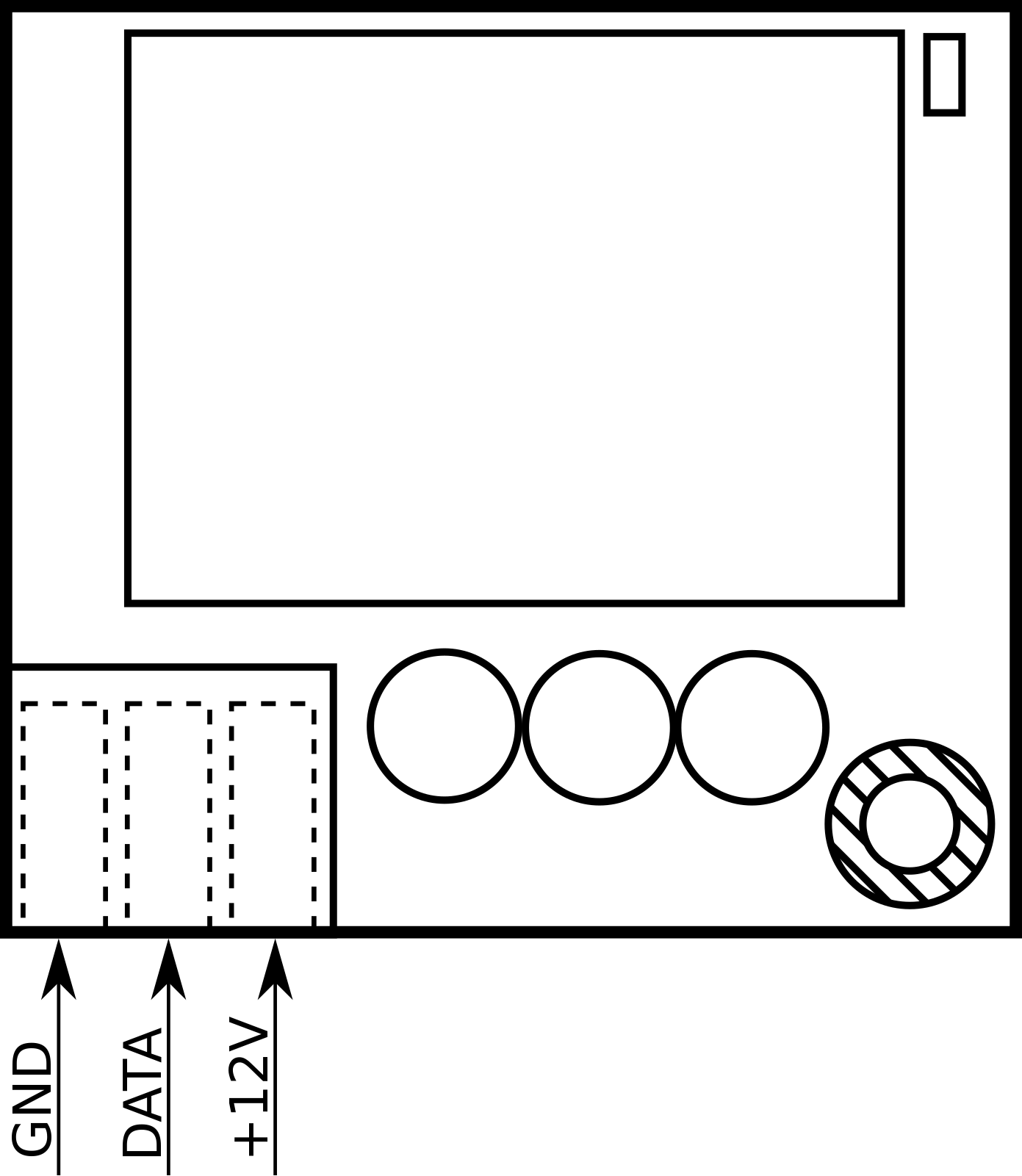

Svorky AQIN-1A/B
| Svorka | Funkcia | |
|---|---|---|
| CPUS BUS | +12V | Napájací vodič |
| DATA | Komunikačný vodič | |
| GND | Mínusový vodič |
Popis svoriek zariadenia
Signalizačná LED
Správnu funkciu zariadenia signalizuje LED dióda pravidelným blikaním. Blikanie signalizačnej LED diódy nastáva aj počas jej komunikácie s centrálnou jednotkou.
Špecifikácia
Senzor CO2
| Rozsah | 400-5000 ppm |
| Presnosť merania | ± 50 ppm |
| Pracovný rozsah relatívnej vlhkosti | 0 ~ 90% RH |
| Pracovný rozsah teploty | 0 ~ 50 ℃ |
Technické parametre
| Nominálne napájacie napätie | 12V DC |
| Nominálna spotreba | ~111 mA |
| Rozmery bez odpojiteľnej svorkovnice | 36 x 33 x 15 mm |
| Hmotnosť s odpojiteľnou svorkovnicou | 13,3 g |
| Prevedenie | bez krabičky |
Klasifikácia zariadenia
| Stupeň krytia prístroja podľa EN 60529 | IP00 |
| Trieda ochrany podľa EN 61140 | III |
| Podmienky prostredia podľa EN 60721-3-3 | 3K3, 3B1, 3C2, 3S1, 3M2 |
| Montáž | do inštalačnej krabice |
| Je v zhode s | EN 60730-1, EN 61000-6-1, EN 61000-6-3, EN IEC 63000 |
