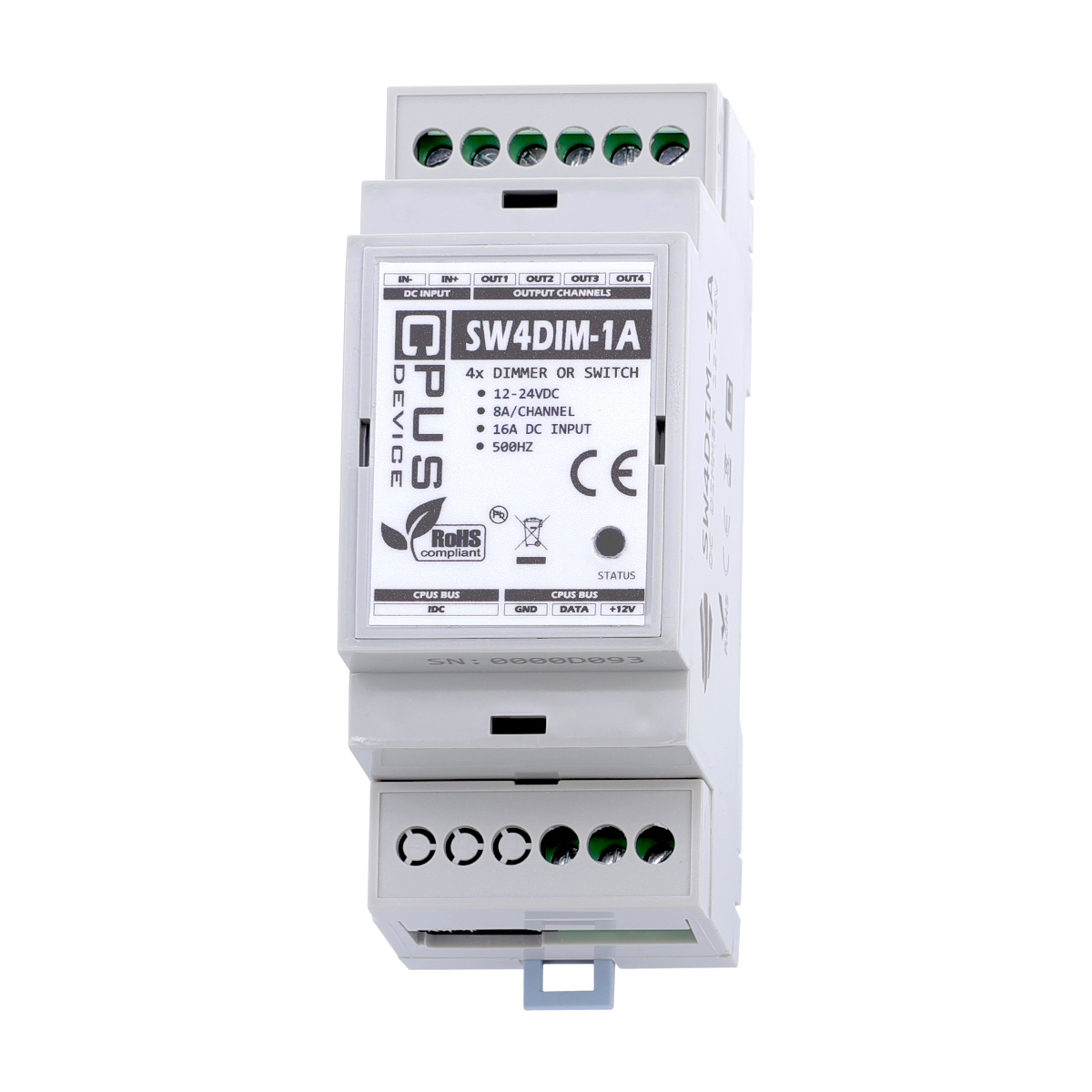

SW4DIM-1A je určený na spínanie a stmievanie - plynulú reguláciu príkonu pre zariadenia, ktoré sú napájané jednosmerným prúdom a napätím do 24 V. Má štyri nezávislé kanály, pričom každý kanál môže
pracovať ako stmievač alebo spínač. Stmievanie je realizované PWM moduláciou.
Charakteristika
4 stmievacie / spínacie kanály
polovodičové spínanie
stmievanie pomocou PWM
maximálny prúd 8 A na kanál
ochrana proti prepätiu a preťaženiu
inštalácia na DIN lištu
signalizačná LED
napájanie zo zbernice CPUS
Parametre
Parametre kontaktov
Maximálny prierez vodiča
2,5mm2
Krútiaci moment uťahovania
0,4 Nm
Dĺžka odizolovania vodiča
7 mm
Rozstup kontaktov
5 mm
Napájanie
Nominálne napájacie napätie Un
12 V DC
Minimálne napájacie napätie Umin
7 V DC
Maximálne napájacie napätie Umax
15 V DC
Celková spotreba pri Un (12 V)
Minimálna (všetky vstupy nenastavené)
4 mA
Maximálna (všetky vstupy zopnuté)
12 mA
Celková spotreba pri Umin (7 V)
Minimálna (všetky vstupy nenastavené)
4,5 mA
Maximálna (všetky vstupy zopnuté)
16,9 mA
Celková spotreba pri Umax (15 V)
Minimálna (všetky vstupy nenastavené)
3,9 mA
Maximálna (všetky vstupy zopnuté)
10,7 mA
Parametre výstupov
Počet kanálov
4 x spínací / stmievací kontakt
Rozsah spínaného napätia
12 ÷ 24 V DC
Maximálny spínaný prúd na kanál
8 A
Maximálny spoločný prúd pre všetky kanály
16 A
Rozlíšenie stmievania
0,025 %
Druh modulácie
PWM
Frekvencia modulácie
500 Hz
Ochrana výstupu
prepäťová, nadprúdová
Rozmery a hmotnosť
Rozmery
36 mm x 90 mm x 58 mm
Hmotnosť
70 g
Prevedenie
2 - MODUL
Klasifikácia zariadenia
Stupeň krytia prístroja podľa EN 60529
IP20
Trieda ochrany podľa EN 61140
II
Podmienky prostredia podľa EN 60721-3-3
3K3, 3B1, 3C2, 3S1, 3M2
Montáž
DIN lišta podľa EN 60715
Je v zhode s
EN 61010-1, EN 61000-6-1, EN 61000-6-3, EN IEC 63000
