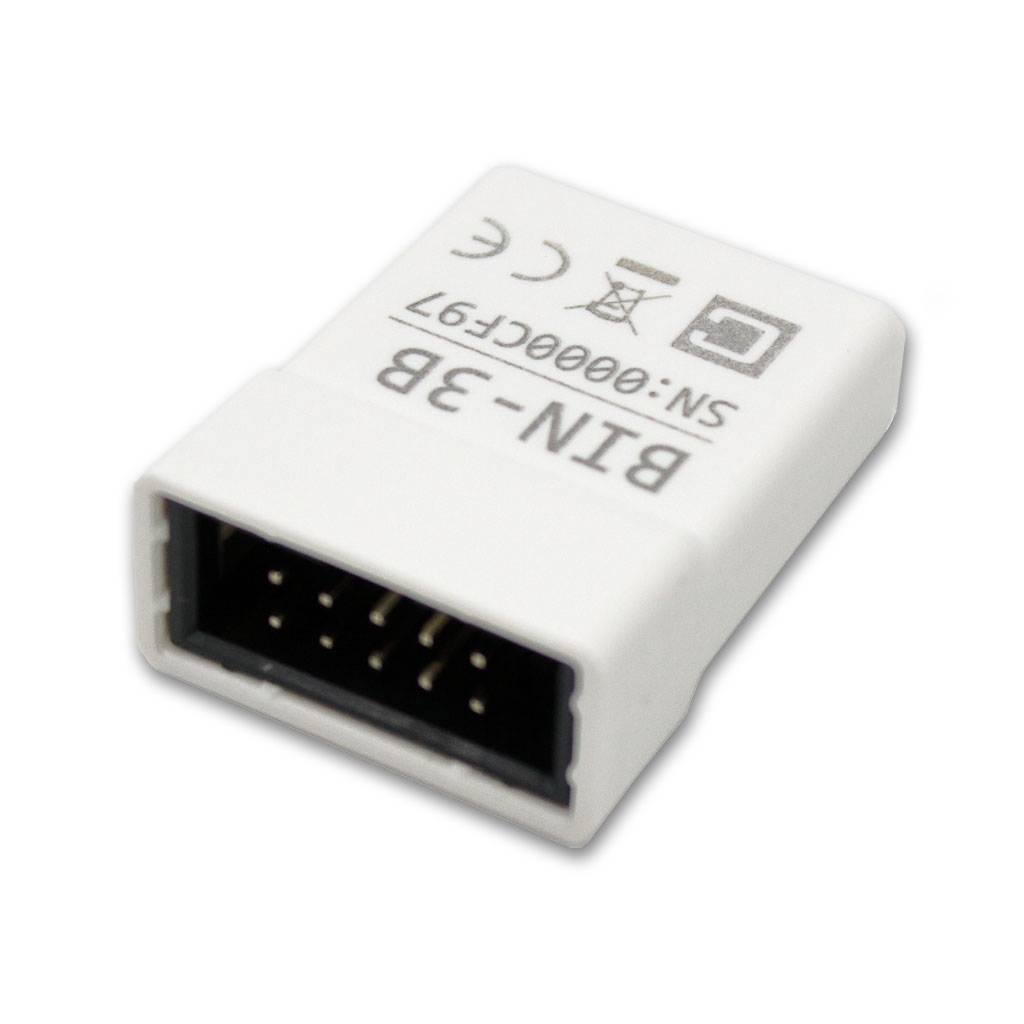

Binárny vstup slúži na snímanie stavu tlačidiel, meranie teploty v miestnosti a ovládanie signalizačných LED tlačidla. Je určený na inštaláciu do inštalačnej krabice, za tlačidlový prístroj.
Každému kanálu môžeme nastaviť pracovný režim samostatne. Vstupné režimy kanálu umožňujú snímať stlačenia tlačidla a tieto informácie odosielať riadiacej jednotke. Zariadenie rozlišuje aj súčasné
stlačenie viacerých tlačidiel, čo umožňuje využívať rôzne kombinácie stlačenia, napríklad na špeciálne funkcie. Výstupný režim kanálu je určený na pripojenie signalizačnej LED, ktorá môže byť
umiestnená napr. na tlačidle tlačidlového prístroja. Inštalácia zariadenia a pripojenie teplotného senzora je realizovaná pomocou káblového zväzku s konektormi (CEBIN). Tento káblový zväzok sa
vyrába v dvoch variantoch (TI a TE).
Charakteristika
4 binárne vstupno-výstupné kanály
4 vstupné pracovné režimy kanálu
1 výstupný pracovný režim kanálu
podpora súčasného stlačenia viacerých tlačidiel
interný alebo externý teplotný senzor
presnosť merania teploty ± 0,5 °C
Pull-up rezistor integrovaný vo vstupno-výstupných obvodoch
inštalácia do inštalačnej krabice
napájanie zo zbernice CPUS
Parametre
Parametre vstupov
Počet kanálov
4 x binárny vstup / výstup pre LED
Pull-up rezistor
integrovaný
Parametre teplomera
Rozsah merania
-55 ÷ 125°C
Presnosť merania
±0.5°C v rozsahu -10 ÷ 85°C
Napájanie a spotreba
Nominálne napájacie napätie Un
12 V DC
Minimálne napájacie napätie Umin
7 V DC
Maximálne napájacie napätie Umax
15 V DC
Minimálna spotreba (všetky vstupy rozop.)
2,6 mA
Maximálna spotreba (všetky vstupy zop.)
3,9 mA
Rozmery a hmotnosť BIN
Rozmery
32 mm x 22 mm x 9 mm
Hmotnosť
5,5 g
Prevedenie
v krabičke
Rozmery a hmotnosť CEBIN
Rozmery bez vodičov
16,6 mm x 15,4 mm x 12 mm
Hmotnosť ver. TI
8 g
Hmotnosť ver. TE
9 g
Dĺžka káblu
90 mm
Prevedenie
bez krabičky
Klasifikácia zariadenia
Stupeň krytia prístroja podľa EN 60529 (BIN)
IP20
Stupeň krytia prístroja podľa EN 60529 (CEBIN)
IP00
Trieda ochrany podľa EN 61140
III
Podmienky prostredia podľa EN 60721-3-3
3K3, 3B1, 3C2, 3S1, 3M2
Montáž
do inštalačnej krabice
Je v zhode s
EN 61010-1, EN 61000-6-1, EN 61000-6-3, EN IEC 63000
