Zariadenie je určené na spínanie alebo prepínanie jednosmernej a striedavej záťaže do 16 A. Každý kanál má samostatne vyvedené svorky a je galvanicky oddelený, preto je možné každý kanál pripojiť na iný potenciál alebo iné fázové napätie. Vďaka prepínacím kontaktom ho možno použiť ako spínač alebo odpájač.
Popis zariadenia
Zariadenie sa prevažne používa na spínanie alebo odpájanie:
Výstupný obvod obsahuje relé s prepínacím kontaktom.

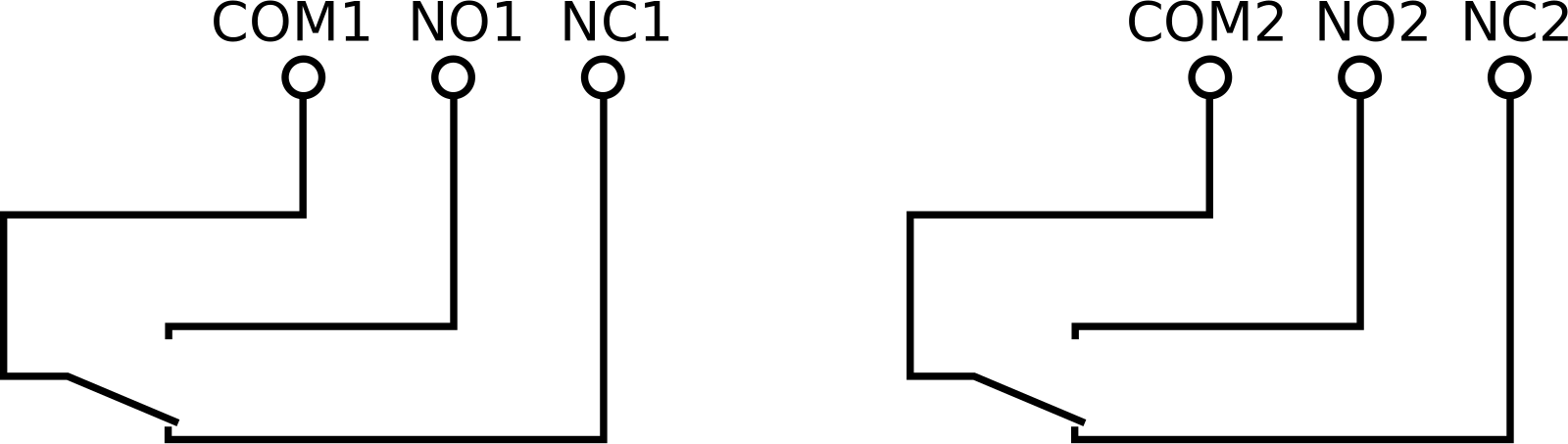

Zapojenie výstupného obvodu
Zariadenie sa inštaluje do rozvádzača na DIN lištu. Pripojíme kábel zbernice. Napájanie zariadenia je zabezpečené zo zbernice.
Vstupy COM1 a COM2 musia byť náležite chránené istiacim prvkom (istič, poistka) proti preťaženiu a skratu. Každý kontakt môže byť pripojený na iný potenciál a pracovať s iným fázovým napätím.
Príklad zapojenia R2SW-1A
| Svorka | Funkcia | |
|---|---|---|
| CPUS BUS | GND | Mínusový vodič |
| DATA | Komunikačný vodič | |
| +12V | Napájací vodič | |
| RELLAY1 | COM1 | Prívod fázového napätia pre relé 1 |
| NO1 | Spínací kontakt relé 1 | |
| NC1 | Rozpínací kontakt relé 1 | |
| RELLAY2 | COM2 | Prívod fázového napätia pre relé 2 |
| NO2 | Spínací kontakt relé 2 | |
| NC2 | Rozpínací kontakt relé 2 |
Správnu funkciu zariadenia indikuje statusová LED periodickým blikaním. Každých 5 sekúnd sa spustí sekvencia blikania, ktorá indikuje stav výstupov. Sekvencia trvá 1 sekundu, každému výstupu prislúcha 0,5s úsek. Na začiatku každého úseku LED zasvieti a podľa toho, či je výstup zopnutý alebo nie, zostane svietiť dlhšie, alebo zhasne a zostane zhasnutá až do začiatku ďalšieho úseku.

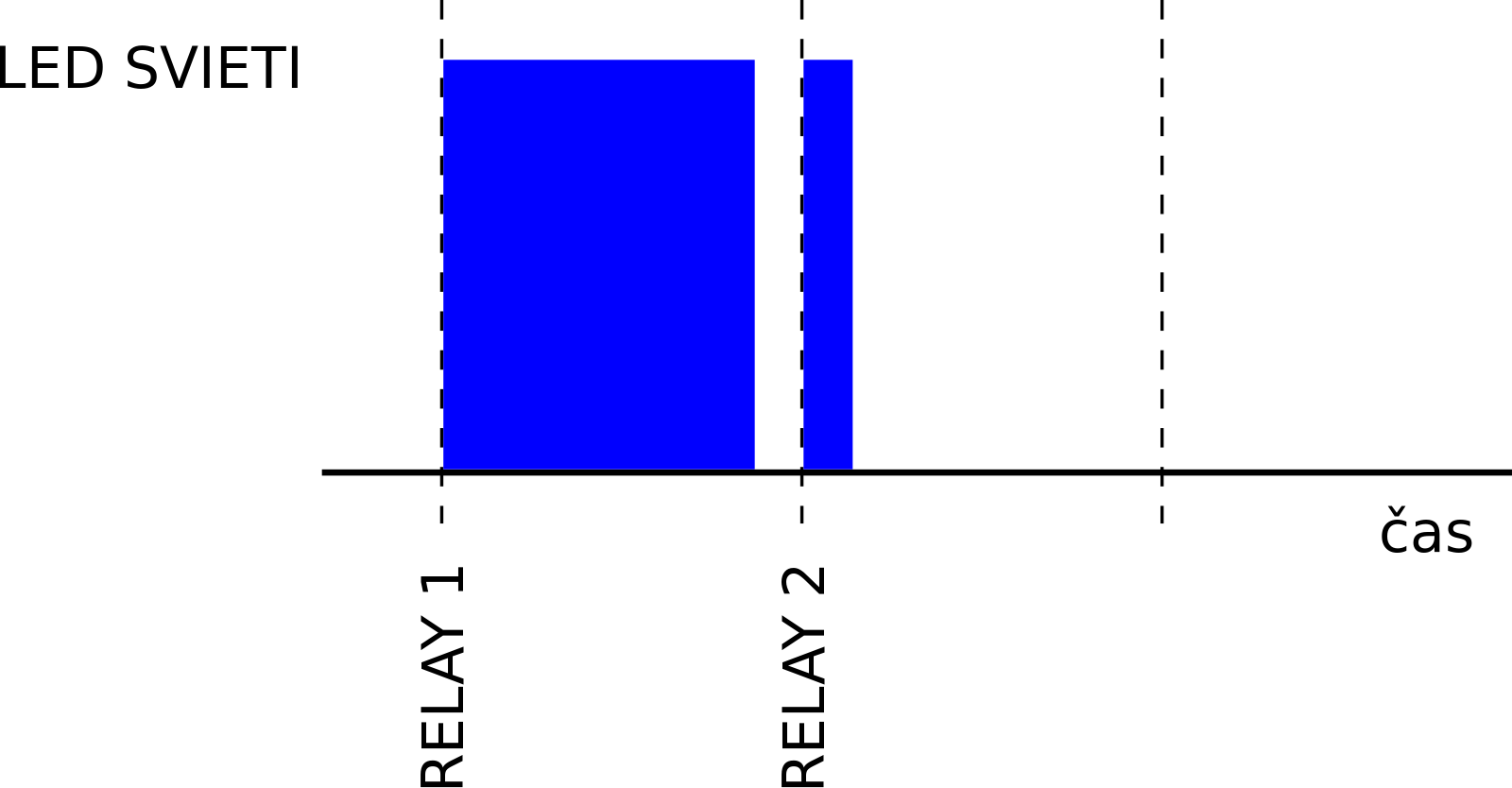

Príklad sekvencie indikácie stavu - zopnutý výstup č. 1.
Počas komunikácie LED bliká, ale len v prípade, že práve neprebieha sekvencia indikácie stavu zopnutia kontaktov relé.
| Prierez vodiča | 2,5 mm2 |
| Krútiaci moment uťahovania | 0,4 Nm |
| Dĺžka odizolovania vodiča | 7 mm |
| Rozstup kontaktov | 5 mm |
| Počet spínaných kanálov | 2 x prepínací kontakt |
| Maximálne spínané napätie | 440 V AC / 300 V DC |
| Maximálny spínaný prúd | 16 A, 250 V AC / 24 V DC |
| Minimálna záťaž | 10 mA, 5 V DC |
| Maximálny vypínací výkon AC/DC | 4000 VA / 384 W |
| Materiál kontaktov | zliatina striebra |
| Odpor kontaktov | ≤ 100 mΩ |
| Čas zopnutia / rozopnutia | 15 ms / 5 ms |
| Izolačné napätie medzi kontaktmi | 1000 V |
| Izolačné napätie | 5000 V |
| Mechanická životnosť kontaktov | > 2 x 107 |
| Frekvencia spínania s men. záťažou | 600 cyklov/hod |
| Frekvencia spínania bez záťaže | 72 000 cyklov/hod |
| Nominálne napájacie napätie Un | 12 V DC |
| Minimálne napájacie napätie Umin | 10 V DC |
| Maximálne napájacie napätie Umax | 14,5 V DC |
| Minimálna (oba kanály vypnuté) | 6,5 mA |
| Maximálna (všetky kanály zopnuté) | 96 mA |
| Minimálna (oba kanály vypnuté) | 7,3 mA |
| Maximálna (všetky kanály zopnuté) | 111 mA |
| Minimálna (oba kanály vypnuté) | 5,8 mA |
| Maximálna (všetky kanály zopnuté) | 74,5 mA |
| Rozmery | 36 mm x 90 mm x 58 mm |
| Hmotnosť | 93 g |
| Prevedenie | 2 - MODUL |
| Stupeň krytia prístroja podľa EN 60529 | IP20 |
| Stupeň krytia v rozvádzači podľa EN 60529 | IP40 |
| Trieda ochrany podľa STN 33 2000-4-41 | II |
| Druh priestoru podľa STN EN 60721-3-3 | III |
| Montáž | DIN lišta podľa EN 60715 |
| Je v zhode s | STN EN 50581, STN EN 60730-1 |
