BH4S-1A zvyšuje spoľahlivosť CPUS systému a uľahčuje detekciu porúch. Umožňuje zbernicu rozdeliť na ďalšie 4 nezávislé vetvy. Pri detekcii poruchy rozbočovač dotknutú vetvu odpojí. Vzniknutá porucha tak neovplyvní fungovanie zvyšných častí systému.
K rozbočovaču je možné pripojiť napájací zdroj, čím sa zvýši zaťažiteľnosť zbernice. Informácie o vzniknutých poruchách sú odosielané do centrálnej jednotky.
Popis zariadenia
Nastane v prípade ak odoberaný prúd presiahne 2,5 A (± 10 %). To môže byť spôsobené skratom, poruchou niektorého zariadenia, alebo pripojením veľkého množstva zariadení.
Nastane ak je dátový vodič skratovaný s GND.
Vznikne ak z akéhokoľvek dôvodu nie je možná komunikácia na zbernici, napr. pri chybnej inštalácii zariadenia.
BH4S-1A sa inštaluje do rozvádzača na DIN lištu. Ak je to možné, umiestnime ho tak, aby boli káble SELV oddelené od silových káblov.
Príklad zapojenia BH4S-1A
Pripojíme káble rozšírených vetiev zbernice ku svorkám SLAVE. Ak chceme využiť prídavný napájací zdroj, pripojíme ho ku svorke POWER. K svorke MASTER pripojíme zbernicový kábel, ktorý je pripojený k centrálnej riadiacej jednotke.
| Svorka | Funkcia | |
|---|---|---|
| CPUS MASTER | GND | Mínusový vodič |
| DATA | Komunikačný vodič | |
| +12V | Napájací vodič | |
| AUX PWR | GND | Záporný potenciál |
| +12V | Kladný potenciál | |
| SLAVE 1 - 4 | GND | Mínusový vodič |
| DATA | Komunikačný vodič | |
| +12V | Napájací vodič |
Popis svoriek zariadenia
Pomocou prepínača POWER SWITCH vyberieme zdroj napájania pre zbernice (SLAVE 1 - 4).
| Režim | Popis |
|---|---|
| PWR | Napájanie z prídavného napájacieho zdroja |
| BUS | Napájanie zo zbernice (MASTER) |
Konfigurácia režimu napájania

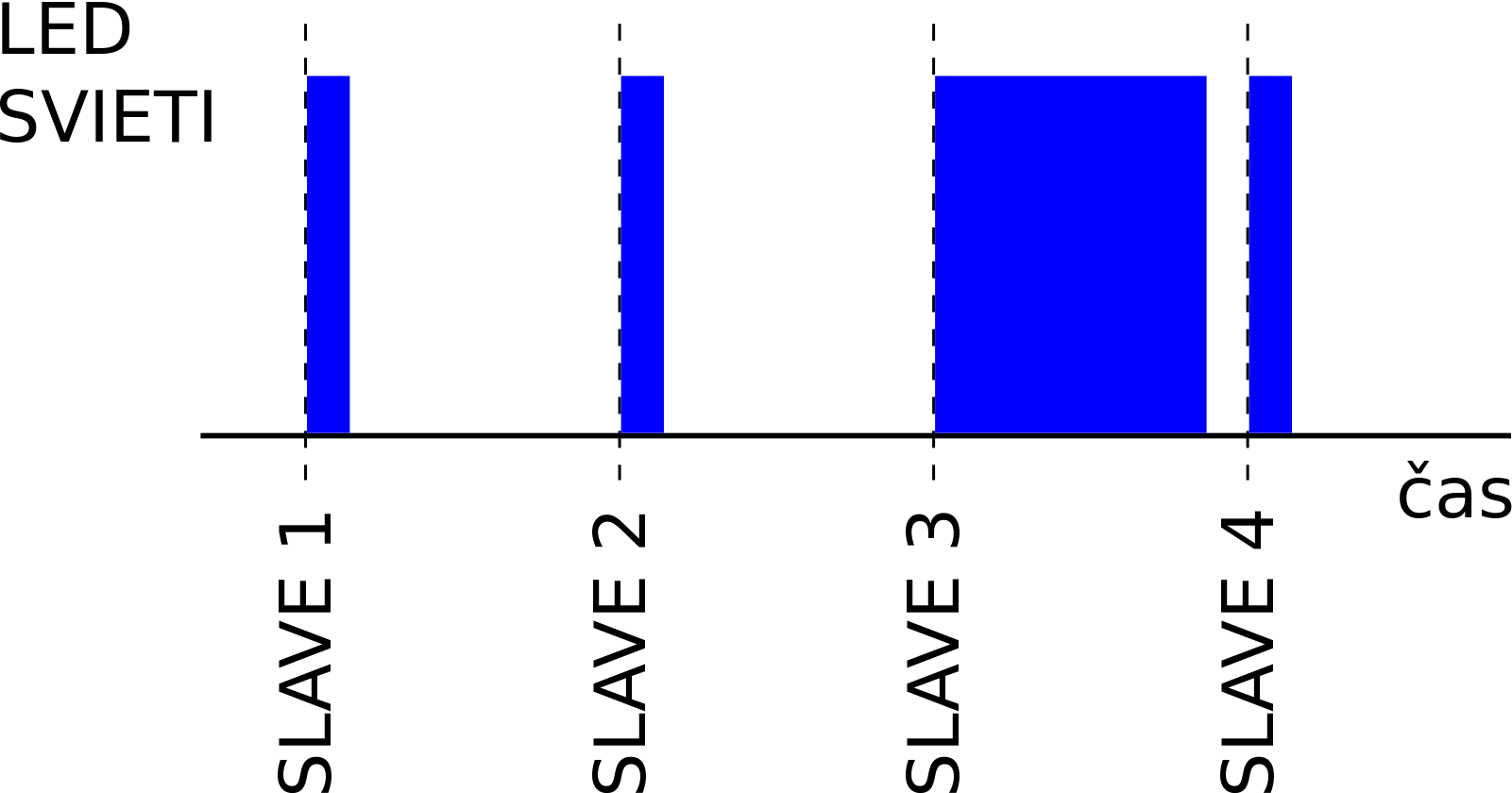

Stav zariadenia indikuje signalizačná LED počas sekvencií, ktoré sa opakujú v pravidelných 5 sekundových intervaloch. Dĺžka sekvencie je 2 sekundy. Každej zbernici prislúcha jeden 0,5 sekundový úsek. Na začiatku úseku sa LED vždy rozsvieti. Ak je na prislúchajúcej zbernici porucha, zostane svietiť dlhšie. Ak je zbernica v poriadku, po krátkom impulze LED zhasne a zostane zhasnutá až do začiatku ďalšieho úseku.
Počas komunikácie LED bliká, ale len v prípade, že práve neprebieha sekvencia indikácie stavu.
Príklad sekvencie indikácie poruchy - porucha je na SLAVE 3
| Maximálny odoberaný prúd | 2,5 A ± 10 % |
| Prierez vodiča | 2,5 mm2 |
| Krútiaci moment uťahovania | 0,4 Nm |
| Dĺžka odizolovania vodiča | 7 mm |
| Rozstup kontaktov | 5 mm |
| Nominálne napájacie napätie Un | 12 V |
| Nominálny odber prúdu In | 63 mA |
| Minimálne napájacie napätie Umin | 9 V |
| Maximálne napájacie napätie Umax | 14 V |
| Nominálne napätie pomocného zdroja Usn | 12 V |
| Maximálny prúd z pomocného zdroja Ismax | 5 A |
| Rozmery | 71 mm x 90 mm x 58 mm |
| Hmotnosť | 125 g |
| Prevedenie | 4 - MODUL |
| Stupeň krytia prístroja podľa EN 60529 | IP20 |
| Stupeň krytia v rozvádzači podľa EN 60529 | IP40 |
| Trieda ochrany podľa STN 33 2000-4-41 | III |
| Druh priestoru podľa STN EN 60721-3-3 | III |
| Montáž | DIN lišta podľa EN 60715 |
| Je v zhode s | STN EN 50581, STN EN 60730-1 |
