Gates
Modul slúži na riadenie pohonov brán a elektrických dverových zámkov. Brány a dvere sa konfigurujú samostatne.
Brány

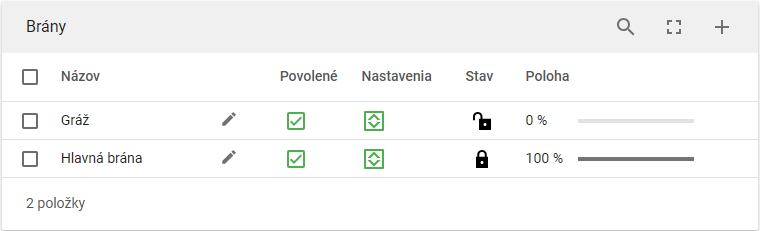

V zozname sa zobrazuje povolenie brány, stav ovládacieho prvku, aktuálny stav a vypočítaná poloha.
Pridávanie, úprava a odstraňovanie brán je štandardné. Novú bránu pridáte kliknutím na
.

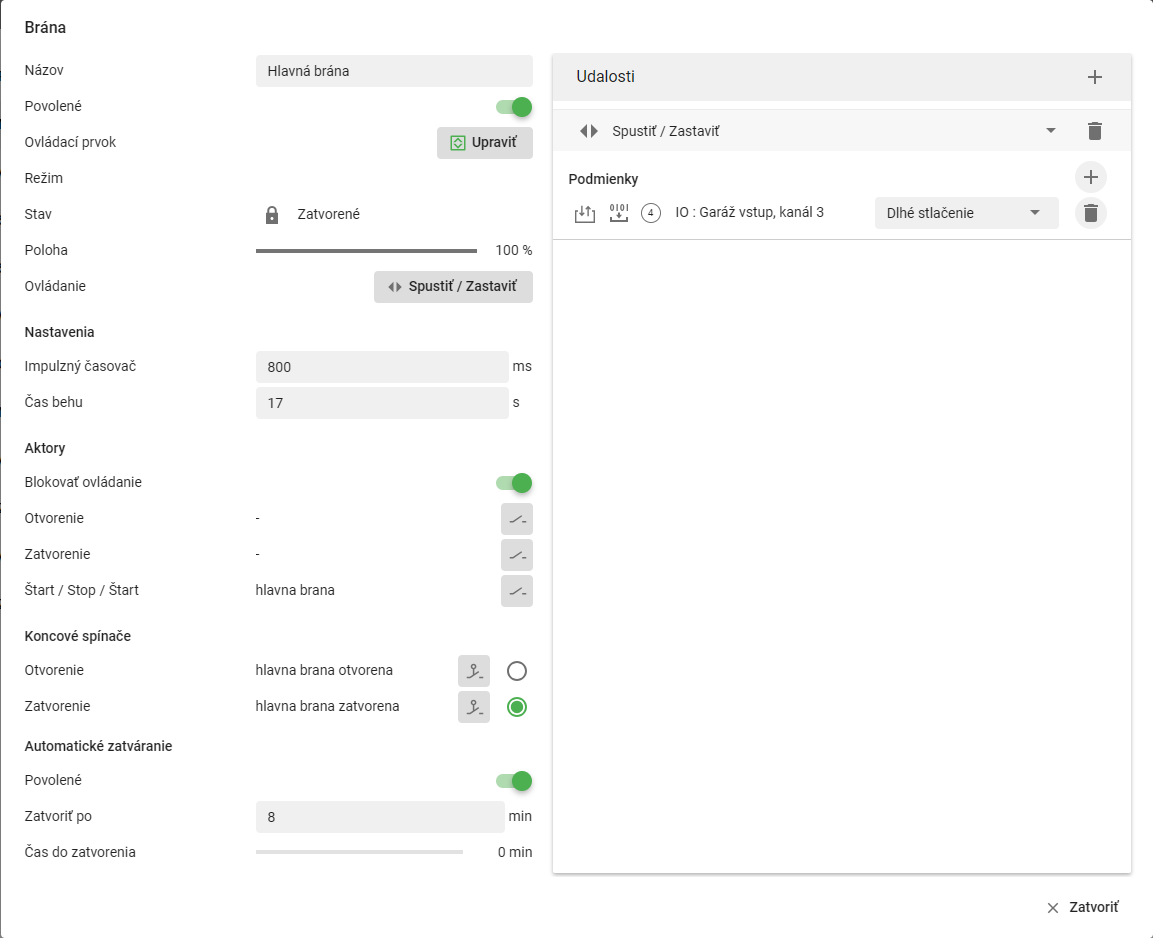

Konfigurácia brány
| Názov | Pomenovanie brány, pod ktorým sa bude zobrazovať v systéme. |
| Povolené | Zapnutie alebo vypnutie riadenia brány. |
| Ovládací prvok | Nastavenie ovládacieho prvku brány. |
| Režim | Aktuálny spôsob ovládania pohonu – samostatné otvorenie a zatvorenie alebo spoločné impulzné ovládanie „Štart / Stop / Štart“. |
| Stav | Aktuálny stav brány: otvorená, zatvorená, v pohybe, zastavená alebo nezistená. |
| Poloha | Vypočítaná poloha brány v percentách. |
| Ovládanie | Ručné ovládanie brány. Dostupné tlačidlá závisia od režimu pohonu. |
| Nastavenia | |
| Impulzný časovač | Dĺžka impulzu odoslaného do aktora. Povolený rozsah je 50 až 5 000 ms. |
| Čas behu | Čas úplného presunu brány medzi koncovými polohami. Používa sa na výpočet polohy. Povolený rozsah je 1 až 300 s. |
| Aktory | |
| Blokovať ovládanie | Zablokuje spínanie aktorov brány. Stav je možné meniť aj pomocou udalostí. |
| Otvorenie | Aktor určený na otvorenie brány v režime so samostatnými výstupmi. |
| Zatvorenie | Aktor určený na zatvorenie brány v režime so samostatnými výstupmi. |
| Štart / Stop / Štart | Spoločný impulzný aktor pre pohony ovládané jedným vstupom. Opakované impulzy spúšťajú pohyb, zastavia ho a znova spustia. |
| Koncové spínače | |
| Otvorenie | Nastavenie koncového spínača signalizujúceho úplné otvorenie brány. |
| Zatvorenie | Nastavenie koncového spínača signalizujúceho úplné zatvorenie brány. |
| Automatické zatváranie | |
| Povolené | Zapnutie alebo vypnutie automatického zatvorenia otvorenej brány. |
| Zatvoriť po | Čas, po ktorom sa otvorená brána automaticky zatvorí. Povolený rozsah je 1 až 1 440 minút. |
| Čas do zatvorenia | Zobrazenie zostávajúceho času do automatického zatvorenia. |
Aktory
Aktor je výstup, ktorým modul ovláda pohon. Ako aktor môžete vybrať IO kanál alebo globálnu premennú.
Podľa zapojenia pohonu použite jednu z možností:
- Otvorenie a zatvorenie: pre pohon so samostatným vstupom na každý smer.
- Štart / Stop / Štart: pre pohon s jedným impulzným vstupom, ktorý postupne spúšťa, zastavuje a znovu spúšťa pohyb.
Koncové spínače
Koncové spínače informujú modul o úplnom otvorení a zatvorení brány. Môžete použiť príslušný IO kanál alebo globálnu premennú.
Postup vytvorenia vstupných IO kanálov je opísaný v dokumentácii modulu IO. Kanály môžete pridať hromadne alebo jednotlivo; nastavte ich podľa nasledujúcich príkladov.

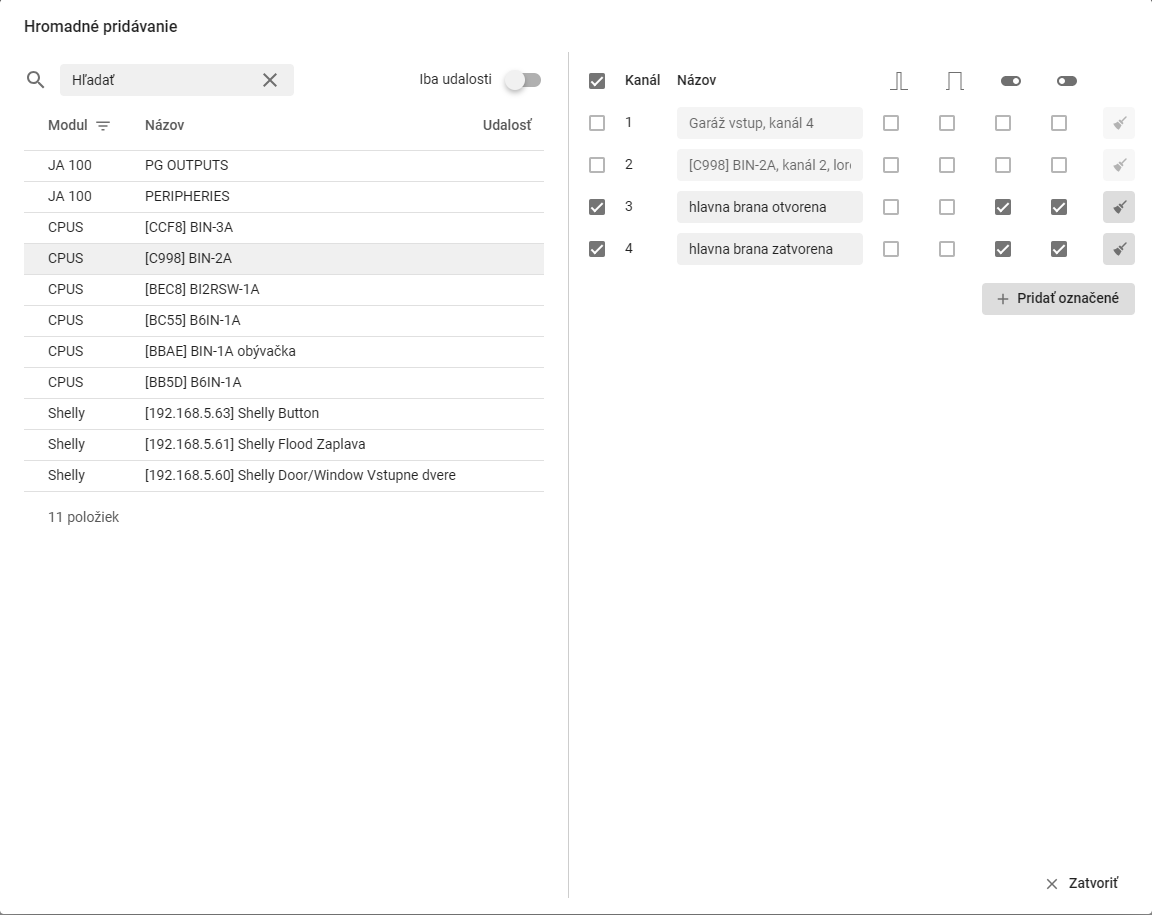

Hromadné pridávanie
V hromadnom pridávaní binárnych vstupov vyberte oba fyzické vstupy, pomenujte ich a pri oboch povoľte spúšťače Zapnutie prepínača aj Vypnutie prepínača.

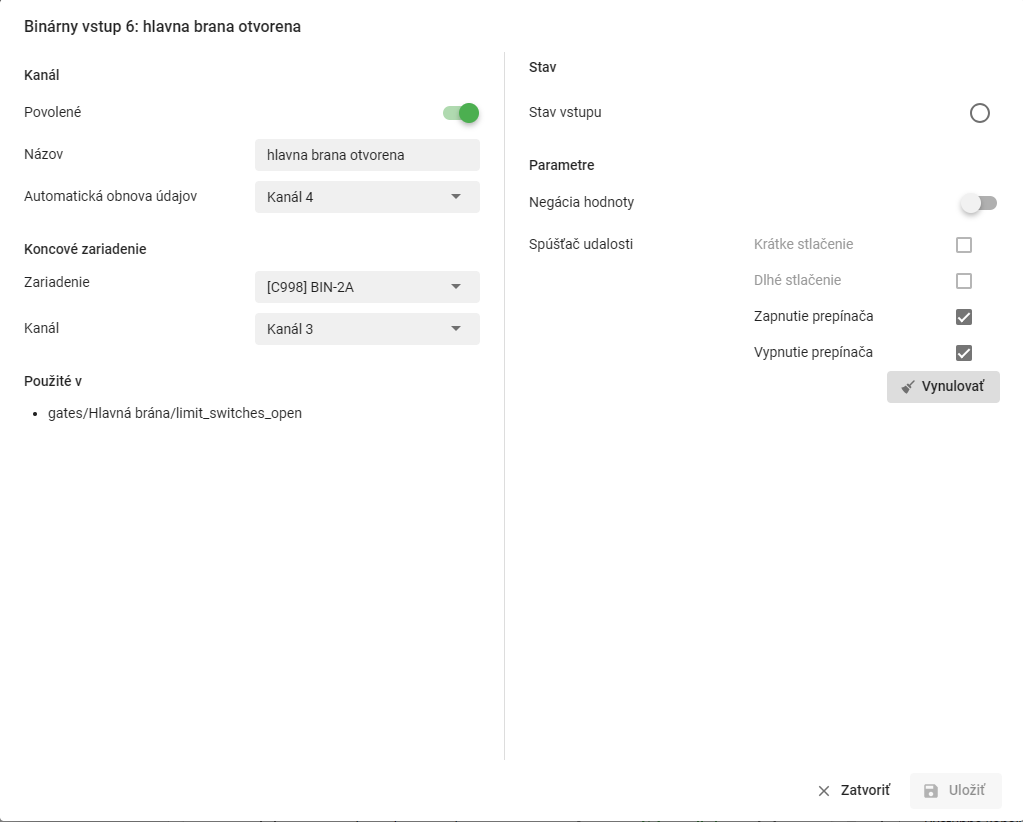

Individuálne nastavenie
Pre každý snímač použite kanál typu Binárny vstup, priraďte zariadenie a jeho fyzický vstup a povoľte oba spúšťače. Ak snímač v koncovej polohe poskytuje opačnú logickú úroveň, zapnite Negáciu hodnoty.
V zozname vstupných IO kanálov sa aktuálny stav zobrazuje posledným kruhovým indikátorom. Zelený terčík znamená, že koncový snímač je aktívny, a teda brána sa nachádza v príslušnej koncovej polohe. Sivý terčík znamená, že snímač nie je aktívny.
Poznámka: V úplne otvorenej polohe má byť aktívny iba snímač otvorenia a v úplne zatvorenej polohe iba snímač zatvorenia.
Automatické zatváranie
Ak je automatické zatváranie povolené, po otvorení brány sa spustí odpočítavanie. Po uplynutí nastaveného času modul odošle príkaz na zatvorenie.
Poznámka: Automatické zatváranie nenahrádza bezpečnostné prvky pohonu, napríklad fotobunku alebo ochranu proti privretiu.
Udalosti
Nastavenie udalostí je štandardné. Ako podmienku môžete použiť IO kanál, globálnu premennú, plán alebo interval.
Akcie udalostí
| Žiadna akcia | Udalosť nevykoná žiadnu akciu. |
| Spustiť / Zastaviť | Odošle impulz do spoločného aktora. Ďalšie vykonanie pohyb zastaví alebo znovu spustí. |
| Otvoriť | Spustí otváranie brány. |
| Zatvoriť | Spustí zatváranie brány. |
| Zastaviť | Zastaví pohyb brány. |
| Povoliť automatické zatváranie | Zapne automatické zatváranie brány. |
| Zakázať automatické zatváranie | Vypne automatické zatváranie brány. |
| Zablokovať ovládanie aktorov | Zablokuje spínanie aktorov brány. |
| Odblokovať ovládanie aktorov | Znovu povolí spínanie aktorov brány. |
Dvere
Dvere v tomto module predstavujú elektrický zámok alebo elektrický otvárač. Po vykonaní príkazu sa aktor zopne na nastavený čas a následne sa automaticky vypne.
Pridávanie, úprava a odstraňovanie dverí je štandardné. Nové dvere pridáte kliknutím na .

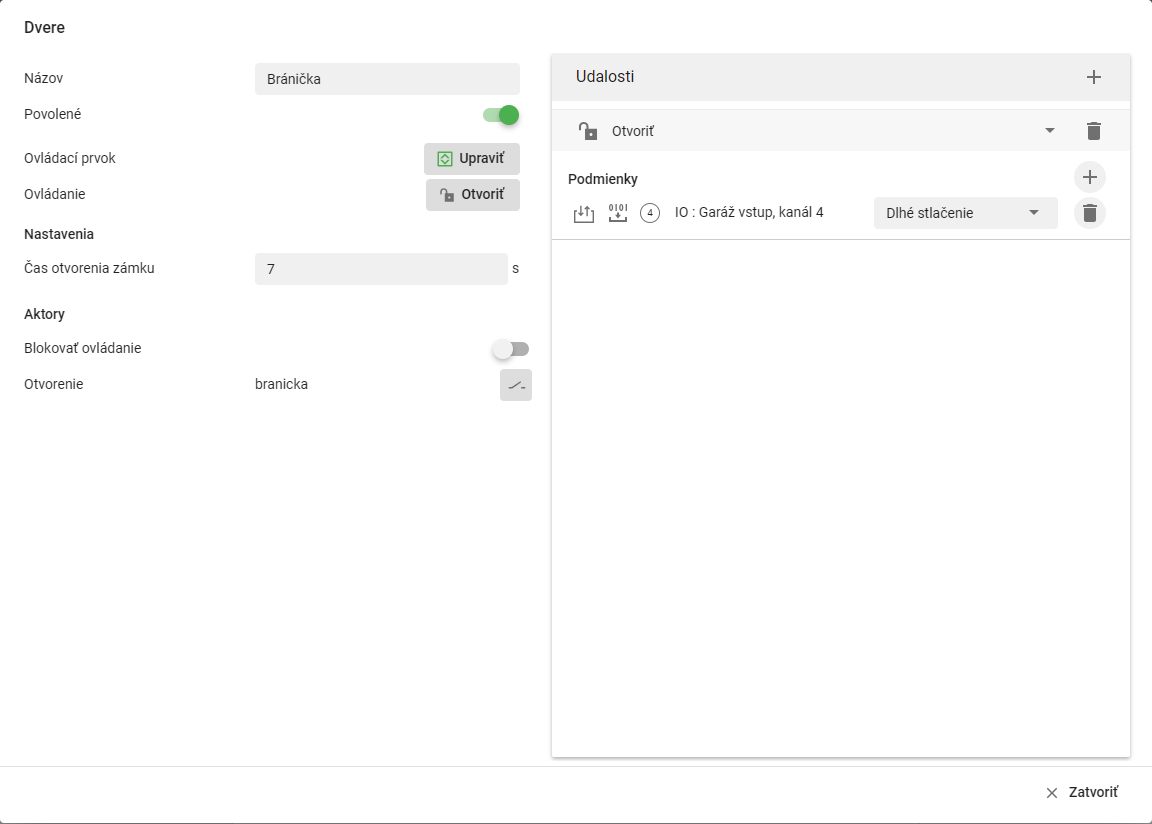

Konfigurácia dverí
| Názov | Pomenovanie dverí, pod ktorým sa budú zobrazovať v systéme. |
| Povolené | Zapnutie alebo vypnutie riadenia dverového zámku. |
| Ovládací prvok | Nastavenie ovládacieho prvku dverí. |
| Ovládanie | Ručné otvorenie dverového zámku. |
| Nastavenia | |
| Čas otvorenia zámku | Čas zopnutia aktora zámku po vykonaní príkazu. Povolený rozsah je 1 až 300 s. |
| Aktory | |
| Blokovať ovládanie | Zablokuje spínanie aktora zámku. |
| Otvorenie | Aktor elektrického zámku. Môže ním byť IO kanál alebo globálna premenná. |
Udalosti
Nastavenie udalostí je štandardné. Ako podmienku môžete použiť IO kanál, globálnu premennú, plán alebo interval.
Akcie udalostí
| Žiadna akcia | Udalosť nevykoná žiadnu akciu. |
| Otvoriť | Zopne aktor zámku na nastavený čas otvorenia. |
| Zablokovať ovládanie aktorov | Zablokuje spínanie aktora dverového zámku. |
